Что такое эпозитный двигатель

Технологии Subaru

Subaru – легендарная марка динамичных, безопасных и надежных автомобилей
Подобная репутация — результат применения уникальных конструкторских
решений, совершенствуемых Subaru на протяжении десятилетий, —
горизонтально-оппозитный двигатель Subaru Boxer и симметричный
полный привод Symmetrical AWD.

Горизонтально-оппозитные двигатели

Симметричный полный привод

Система интеллектуального привода

Позволяет водителю адаптировать ходовые качества автомобиля к своему стилю вождения.

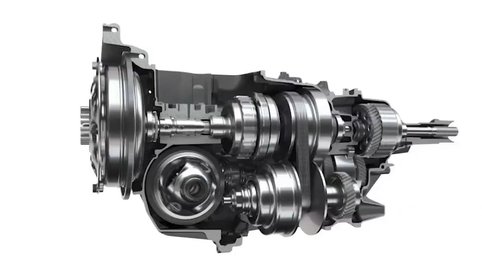

Трансмиссия CVT

Трансмиссия Lineartronic — первая
бесступенчатая вариаторная трансмиссия
продольного расположения цепного
типа, устанавливаемая на серийно
выпускаемый автомобиль. Это идеальный
механизм передачи плавной мощи двигателя
Subaru BOXER и надежное управление системой
симметричного полного привода Subaru. Трансмиссия
Lineartronic дарит ощущение плавности движения и
отсутствия каких-либо переключений передач.

Система помощи при движении
по бездорожью

Регулируя параметры работы двигателя, бесступенчатой трансмиссии Lineartronic, систем полного привода и динамической стабилизации (VDC), «Х-Mode» позволит водителям с любым опытом вождения в полной мере воспользоваться выдающимися внедорожными качествами нового Subaru.

X-Mode включает в себя систему, помогающую автоматически поддерживать постоянную скорость при спуске с уклона. Это позволяет сконцентрироваться на управлении и избежать опасной в таких условиях блокировки колес.

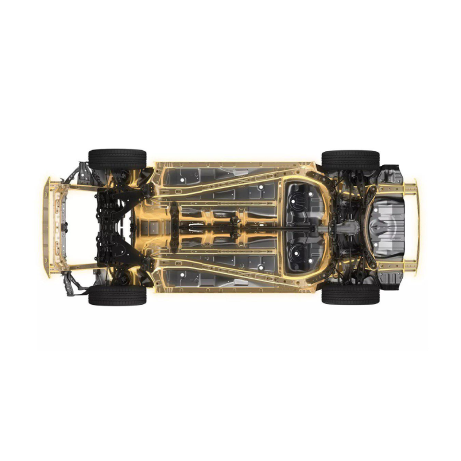

Глобальная Платформа Субару

Subaru Global Platform

Глобальная платформа Subaru (SGP) является высокотехнологичной платформой, которая служит основой новейшего поколения автомобилей Subaru. Улучшая всестороннюю безопасность и технические характеристики, эта платформа предложит уникальные ощущения от вождения, которое Вы можете найти только в Subaru. Это будущее Subaru, которое призвано обеспечить ещё большую безопасность и удовольствие для водителя и пассажиров.

Безопасность

Для Subaru безопасность превыше всего. Поэтому инженеры Subaru уже более 50 лет настраивают и тестируют самые передовые функции и технологии безопасности. Subaru строго придерживается политики «люди в первую очередь», постоянно улучшая всестороннюю безопасность и предвосхищая будущее без автопроисшествий, благодаря новейшим системам Subaru по защите и предотвращению столкновений. Также благодаря новой платформе Subaru Global Platform и симметричному полному приводу (AWD).

Первичная
безопасность

Первичная безопасность начинается на стадии разработки. Отличная видимость, оптимальная посадка водителя и интуитивно понятные элементы управления сразу говорят о безопасности и уверенности до начала движения.

Превентивная
безопасность

Благодаря передовым технологиям безопасности, таким как система EyeSight, превентивная система безопасности помогает избежать потенциальных столкновений.

Активная
безопасность

Благодаря симметричному полному приводу и платформе SGP, системы активной безопасности обеспечивают точный контроль над вашим автомобилем в поворотах и при торможении, чтобы вы могли спокойно наслаждаться поездкой.

Пассивная
безопасность

Пассивная безопасность в случае столкновения обеспечивается конструкцией кузова, расположением двигателя и подушками безопасности SRS.

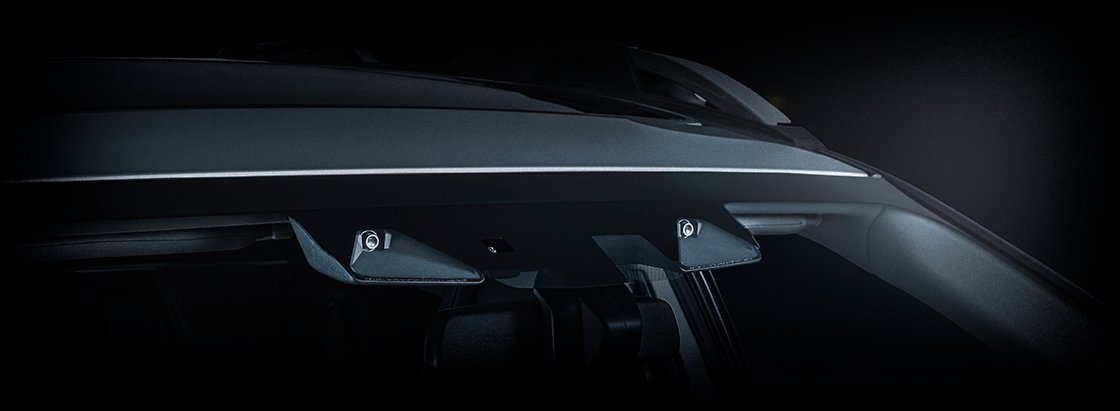

Пакет систем превентивной безопасности EyeSight Safety Plus

Эффективность обнаружения препятствий и потенциальных опасностей была улучшена за счет значительного увеличения угла обзора стереокамеры и повышения производительности программного обеспечения. Конструкция крепления стереокамеры теперь исключает случайное прикосновение к объективу. Установлена новая система предупреждения, которая обеспечивает вибрацию рулевого колеса вместо подачи звукового сигнала. Также появилась светодиодная проекция режимов работы системы EyeSight на ветровом стекле.

Оппозитный двигатель

Оппозитный двигатель уже давно не новинка, но он все еще устанавливается на достаточно небольшое количество моделей. Наибольшее распространение такие двигатели получили в автомобилях марки Субару и транспортных средствах, которые производит концерт Фольксваген.

Главное отличие оппозитных движков от обычных, использующих внутренне сгорание, заключается в уникальном расположение поршней. Они расположены горизонтально, а не как в более привычных моделях, вертикально. Таким образом, мы и получаем второе название оппозитных агрегатов – горизонтальные двигатели. Поршни при этом расположены «парами» по сторонам. Работают они исключительно в горизонтальной плоскости, двигаясь то друг к другу, то изменяя направление в обратную сторону. Каждая из пар поршней имеет собственную пару валов распределения. То есть, есть мы говорим об оппозитной восьмерке, то с каждой из сторон будет находится ровно по восемь клапанов. Также нельзя не отметить, что распределительный вал расположен в вертикальной плоскости, что также отличает данный тип движка от аналогов, где используется классическая схема с горизонтальными клапанами и распредвалом.

Для чего нужен оппозитный двигатель

Несмотря на столь небольшое распространение, первые горизонтальные ДВС появились еще в далеком 1938 году. Тогда же их начали устанавливать на Фольксваген Жук, как раз купавшийся в любви автомобилистов как один из лучших представителей «бюджетников». После этого оппозитные двигатели появлялись в базовых комплектациях Порше.

Через два года в гонку за лучший оппозитный движок включилась компания Субару. Интересно, что в отличие от авто Фольксвагена, которые все еще в ограниченных количествах идут в серии с горизонтальным мотором, Субару достаточно быстро взяли технологию на вооружение в качестве основной. Даже сегодня большинство автомобилей марки Subaru встречаются именно с оппозитными восьмерками.

В принципе, создание такого двигателя было вынужденной мерой, так как конструкторы пытались снизить центр тяжести автомобиля. Как известно, чем они ниже, тем лучше себя ведет машина на дороге, поэтому, вопрос достаточно важный. Таким образом и появился горизонтальный тип движка, способный значительно улучшить ездовые характеристики и снизить крен на поворотах.

Плюсы оппозитного двигателя

Во-первых, говоря о плюсах такого типа движка, стоит упомянуть баланс. Работа действительно очень сбалансирована с высоким КПД. Когда цилиндры расположены в горизонтальной плоскости, а поршни работают друг от друга, получается эффект противовеса, благодаря которому обеспечивается довольно сильный баланс. Наиболее эффективной моделью, если брать во внимание баланс и управляемость, можно смело считать оппозитную шестерку.

Также нельзя не упомянуть о низком центре тяжести, что уже описано чуть выше в статье. Конечно, обычному бюджетному автомобилю, который ежедневно колесит по забитым городским улицам, подобный движок не слишком нужен. Но, любое авто со спортивными характеристиками крайне нуждается в низком центре тяжести, чтобы достигать устойчивости на дороге даже при крайне высоких скоростях.

Более того, оппозитные шестерки и восьмерки считаются очень прочными и надежными. Многие из таких двигателей перед первым капитальным ремонтом могут пройти до пятисот тысяч километров, что в разы превышает предел работы некоторых двигателей бюджетных моделей от того же Фольксвагена.

Минусы оппозитного двигателя

Без недостатков сегодня не обходится ни одно автомобильное устройство, и мотор – не исключение. К тому же, минусов хватает.

Вся проблема в конструктивных особенностях движка, которые делают ремонт очень дорогим. Конечно, это если сравнивать с обычными и более распространенными ДВС. Более того, далеко не каждый мастер может справиться с неполадками в горизонтальном двигателе – чаще всего исправить поломку можно только в фирменном сервисе, особенно в случае с Субару. Так, к примеру, если в обычном движке вы сможете самостоятельно произвести замену свечи, то с оппозитников такой «фокус» не пройдет – придется везти к мастеру.

Сложность конструкции действительно делает эксплуатацию не слишком комфортной. Масло расходуется невероятно быстро, а покупка авто с горизонтальной восьмеркой обойдется вам значительно дороже, чем спорткара с такими же характеристиками скорости и управляемости, но с обычным, вертикальным двигателем.

Но, минусы все же меркнут перед преимуществами. Вряд ли в ближайшие десять-пятнадцать лет от установки таких моторов откажутся производители спортивных машин, такие как Субару или Порше. А все потому, что благодаря использованию столь сложного и дорогого агрегата, любимые спортивные автомобили являются такими мощными, безопасными и быстрыми — какими мы их и знаем на протяжении десятилетий.

Типы горизонтальных двигателей

За семь с половиной десятков лет истории оппозитного движка, который был создан для баланса и экономии пространства под капотом спортивных автомобилей, появилось несколько основных типов и модификаций. Основные из них:

1. BOXER от Субару. Поршни в цилиндрах удалены друг от друга на одинаковом расстоянии. Когда один находится на верхнем пределе своего движения, второй в этот момент расположен в наиболее низкой предельной точке движения.
2. ОРОС долгое время был забытой моделью, но сегодня такие двигатели вновь начали ставить на автомобили и продолжили совершенствовать. Используется один коленвал. Каждый из цилиндров связан с двумя поршнями, которые идут навстречу друг к другу.
3. Танковый ТДФ – оппозитный движок, который ставился в СССР на танки. Уникальная технология двухтактного мотора, которая сегодня дальше совершенствуется и используется в оборонной сфере. Правда, частный транспорт такими монстрами не оснащается.

Стоит отметить, что в сравнение даже с началом двухтысячных годов, современные оппозитники – более совершенные и продвинутые во всех планах. Самыми распространенными и популярными остаются шести- и восьмицилиндровые моторы. Вибрации они практически не создают, что идеально подходит для спорткаров и авто премиум-класса. На данный момент чаще всего можно приобрести машину с оппозитной шестеркой. И поверьте, ее работой вы будете крайне довольны.

Устройство автомобилей

Автомобильные оппозитные двигатели

Особенности компоновки, достоинства и недостатки оппозитников

Цилиндры современных многоцилиндровых поршневых двигателей внутреннего сгорания могут быть скомпонованы по следующим схемам:

• рядные с вертикальным или горизонтальным расположением цилиндров;
• рядные с наклоном цилиндров относительно вертикальной оси;
• V-образные;
• оппозитные (с углом развала между цилиндрами 180˚);
• звездообразные;
• крестообразные.

Последние два компоновочных решения для автомобильных многоцилиндровых двигателей в настоящее время распространения не получили – их можно встретить, например, в конструкции авиационных поршневых двигателей, аэросаней, судов на воздушной подушке и т. п.
Другие из перечисленных компоновок могут встречаться в двигателях различных фирм-производителей.
Следует отметить, что для легковых автомобилей, микроавтобусов и небольших грузовиков наиболее часто применяется компоновка двигателя с вертикальным расположением цилиндров или под некоторым углом к вертикали. V-образные двигатели нашли широкое применение на автобусах и грузовых автомобилях средней и большой грузоподъемности благодаря определенным достоинствам, о которых упоминается здесь.

В этой статье пойдет речь об оппозитных двигателях, в которых цилиндры располагаются попарно друг напротив друга в одной плоскости, т. е., образно говоря, с углом развала 180 градусов. Такое компоновочное решение редко, но используется на автомобилях некоторых фирм-производителей, в частности – на некоторых моделях легковых автомобилей «Subaru», «Volkswagen» и «Porsche», а также такой известной у нас марки автобуса, как «Икарус». Из перечисленных автопроизводителей фирма «Subaru» использует оппозитные двигатели для большинства моделей выпускаемых автомобилей.
Что касается российских производителей, то применение оппозитников у нас пока ограничено лишь тяжелыми мотоциклами «Урал», выпускаемыми Ирбитским мотоциклетным заводом (с 1992 г. – ОАО «Уралмото»), на которых устанавливаются двухцилиндровые четырехтактные оппозитные двигатели с горизонтальным расположением цилиндров. Аналогичными двигателями комплектовались мотоциклы «Днепр», до недавнего времени выпускавшиеся Киевским мотоциклетным заводом.

Широкому применению оппозитных двигателей на автомобилях препятствуют специфические недостатки, обусловленные самой компоновкой такого типа поршневых ДВС.

1. Горизонтальное (как, впрочем, и вертикальное оппозитное) расположение цилиндров двигателя создает определенные неудобства функционированию смазочной системы – моторное масло не возвращается в поддон самотеком, и значительная его часть сгорает в цилиндрах во время такта рабочего хода, что приводит к повышенному расходу смазочного материала, а также предъявляет особые требования к качеству масла, которое при сгорании не должно образовывать нагар.
Кроме того, «лежачее» положение поршней приводит к характерному «однобокому» износу цилиндров, что тоже способствует повышению расхода масляного материала. Как бы то ни было, повышенный расход моторного масла – «хроническая болезнь» автомобильных оппозитных двигателей.

2. Оппозитная компоновка накладывает ограничения на доступность к обслуживанию отдельных элементов кривошипно-шатунного механизма, как подвижных, так и базовых (блок, головки блока и т. п.). Даже при незначительной поломке или необходимости обслуживания деталей КШМ оппозитный двигатель приходится снимать с автомобиля, чтобы получить доступ к отдельным элементам его конструкции.
Конечное же, этот недостаток в процессе эксплуатации автомобиля проявляется не часто (с учетом высокой надежности современных двигателей), но все же…

3. Некоторое неудобство проектировщикам автомобилей создает нестандартная компоновка оппозитного двигателя – во многих случаях такие двигатели можно разместить лишь вдоль автомобиля, что не всегда соответствует замыслам разработчиков.

4. Определенный недостаток кроется и в дефиците запасных частей к оппозитным двигателям, поскольку такой тип двигателей устанавливается на автомобили крайне редко, что накладывает отпечаток и на стоимости комплектующих, и на их доступность для рядового автолюбителя или небольших автосервисных предприятий.
Сложность и «незаурядность» конструкции оппозитных двигателей тоже накладывает определенный минус на возможности быстрого и качественного ремонта.

Любознательный читатель может задаться вопросом – ведь перечисленные выше фирмы — «Subaru», «Volkswagen» и «Porsche» — далеко не новички среди автопроизводителей, имеют мировую славу и лидируют во многих направлениях своей отрасли. К слову сказать, знаменитые для своего времени автомобили «Volkswagen» модели «Жук» оснащались оппозитными двигателями начиная с 1938 года.
Почему же у таких солидных фирм не ослабевает внимание к оппозитным двигателям, и они нередко устанавливают оппозитники на свои модели?
Для ответа на этот вопрос следует рассмотреть и некоторые достоинства оппозитных двигателей, которые с давних пор привлекают внимание опытных разработчиков автомобильных моторов.

1. Бесспорным преимуществом оппозитных двигателей является их малая габаритная высота, что позволяет использовать это свойство не только для удобства компоновки (как, например, на автобусах «Икарус» с низким уровнем пола), но и для снижения центра тяжести автомобиля.
Низкий центр тяжести особенно привлекателен для скоростных моделей легковых автомобилей (спортивных, гоночных и т. п.), позволяя «закладывать» крутые виражи без риска опрокинуться.

2. Кроме того, для такого типа двигателей характерна незначительная вибрация хорошая сбалансированность во время работы, что связано, в первую очередь, с характером перемещения подвижных деталей поршневой группы. Отмечается, также, меньший уровень производимого оппозитным двигателем шума в сравнении с двигателями других компоновок.

3. К достоинствам оппозитных двигателей можно отнести их относительно безопасное «поведение» во время ДТП с лобовым столкновением – невысокий двигатель с помощью несложных конструктивных решений легко направить под кузов автомобиля, предохраняя водителя и пассажиров от внезапного появления «нежданного гостя» из-под капота. Фирмы-производители в своих рекламных проспектах отмечают такие достоинства оппозитных двигателей, как высокая надежность и внушительный ресурс, малая металлоемкость.
Насколько реалистичны такие утверждения — судить сложно.

Типы автомобильных оппозитных двигателей

Среди сколь-нибудь серьезных разработок оппозитных двигателей можно выделить два типа, применяемых в настоящее время на автомобилях и неплохо себя зарекомендовавших – «Boxer» и «ОРОС». Здесь следует упомянуть оппозитный двигатель типа 5ТДФ, устанавливавшийся в свое время на отечественных танках Т-64 и Т-72, хотя танк, конечно же, не автомобиль.
Рассмотрим, в чем же конструктивное отличие между этими типами оппозитников.

Оппозитный двигатель типа «Boxer»

В двигателях «Boxer» каждый поршень располагается в отдельном цилиндре и перемещается синхронно поршню противоположного цилиндра, при этом расстояние между этими поршнями то уменьшается, то увеличивается во время работы двигателя.

Такой характер движения поршней с шатунами напоминает движение рук боксеров во время поединка (это хорошо видно на приведенном здесь изображении), что и послужило поводом для названия этого типа оппозитников.
Число цилиндров в двигателях типа «Boxer» обычно от 4 до 12. Наибольшей популярностью пользуются 6-ти цилиндровые оппозитные моторы, которые отличаются минимальным уровнем вибрации благодаря хорошей сбалансированности.

Оппозитный двигатель типа «ОРОС»

Следующий тип оппозитных двигателей – «ОРОС» – можно по праву назвать уникальным благодаря необычной конструкции цилиндропоршневой группы. Аббревиатура «ОРОС» расшифровывается как «Opposed Piston Opposed Cylinder» (что-то вроде «противоположные поршни в противоположных цилиндрах»), а особенность конструкции двигателей этого типа заключается в том, что в каждом из цилиндров располагается по два поршня, которые во время работы двигателя перемещаются навстречу друг другу. При этом поршень, расположенный дальше от коленчатого вала связан с ним специальным удлиненным шатуном. Получается, что в таком двигателе камера сгорания располагается между двух поршней, когда они в процессе работы приближаются друг к другу. После сжатия смеси в этот промежуток (между поршнями) подается искра (если двигатель бензиновый) и смесь воспламеняется, при этом рабочий ход поршней направлен в противоположные стороны и усилия через два шатуна передаются коленчатому валу.

Оппозитные двигатели типа «ОРОС», как правило, являются двухтактными, в них отсутствуют головки блока цилиндров и газораспределительные механизмы, поскольку роль ГРМ выполняют золотниковые окна в стенках цилиндров. При этом впускные окна перекрывает и открывает один поршень, а выпускные — другой. Благодаря такой конструкции оппозитные двигатели «ОРОС» имеют относительно небольшие габариты и вес. Двигатели такого типа могут быть как бензиновыми, так и дизельными. Для обеспечения максимальной эффективности работы таких оппозитников необходима система наддува и продувки цилиндров.
Рассмотренный тип оппозитных двигателей, судя по всему, обладает серьезными перспективами дальнейшего развития, поскольку финансированием усовершенствования конструкции «ОРОС» занимается такая знаменитая и сказочно богатая личность, как основатель Microsoft — Билл Гейтс.

Оппозитный двигатель типа 5ТДФ

Оппозитный двигатель типа 5ТДФ является отечественной разработкой. Как уже упоминалось выше, он создавался специально для танков Т-64 и Т-72.
Конструкцию такого оппозитника тоже можно назвать уникальной — так же, как и в оппозитном двигателе «ОРОС», в цилиндрах двигателя 5ТДФ размещается по два поршня, которые в процессе работы двигателя перемещаются навстречу друг другу. Однако в отличие от двигателя типа «ОРОС», каждый из поршней 5ТДФ соединен шатуном с отдельным коленчатым валом, раздельно передавая крутящий момент во время рабочего хода. Камеры сгорания в оппозитных двигателях 5ТДФ также располагаются между поршнями. Для получения высоких динамических показателей в двигателях 5ТДФ используется система наддува.
Используемый принцип встречного движения поршней позволил упростить конструкцию, существенно повысить компактность силовой установки при отличных динамических свойствах. Так, танковый дизельный оппозитный двигатель объемом 13,6 л при частоте вращения коленчатого вала 2000 об/мин развивал мощность почти семьсот лошадиных сил, выгодно отличаясь компактностью от аналогичных по мощности дизелей другой компоновки.
В настоящее время оппозитные двигатели типа 5ТДФ в нашей стране сняты с производства.

Современные танки оснащаются газотурбинными двигателями. В частности, суперсовременный танк российской разработки – Т-14 «Армата» оснащается двигателем А-85-3А (12Н360), который имеет Х-образную компоновку (см. рисунок).

Aviatest-MVVS 175 NP – двухцилиндровый двухтактный оппозитный авиационный бензиновый двигатель внутреннего сгорания

Aviatest-MVVS 175 NP – аналог MVVS 175 NP, двухцилиндровый двухтактный оппозитный авиационный бензиновый двигатель внутреннего сгорания, для БПЛА, беспилотников, авиамоделей.

• Описание
• Характеристики
• Как купить

AT- MVVS 175 NP – аналог MVVS 175 NP, двухцилиндровый двухтактный оппозитный авиационный бензиновый двигатель. Герконовый впускной клапан расположен с снизу двигателя, обеспечивает равномерную нагрузку на цилиндры. Выхлопная система ориентирована под низ двигателя. Конструкция двигателя оптимизирована для усиления крутящего момента на низких оборотах двигателя. Поэтому график крутящего момента двигателя имеет плоскую кривую. Конструкция двигателя обеспечивает легкий запуск и плавную его работу. Поршни двигателя изготовлены из алюминиевого сплава с высоким содержанием кремния. Поршни покрыты специальным скользящим покрытием, которое повышает мощность двигателя и продлевает срок его службы. Цилиндры из алюминиевого состава имеют рабочую зону, покрытую никасилом (NIKASIL).

Рекомендован к использованию с авиационными пропеллерами (винтами) размерами 31-32″.

Спецификация:

• Объем: 172,8 куб.см
• Общий вес: 4270 г
• Масса без системы зажигания: 4000 г
• Вес системы зажигания: 270 г
• Система зажигания: ICU-B электронная, микропроцессорная, автоматическое управление дросселем
• Диаметр поршня / ход: 50 / 44 мм
• Карбюратор: Walbro
• Диапазон скоростей: 1000 – 7500 об/мин
• Максимальная мощность * :14,56 кВт – 19,8 л.с. (на 6700 об/мин)
• Максимальный крутящий момент * : 21 Н*м (на 6200 об/мин)

* Параметры могут отличаться в зависимости от глушителя и типа топлива. Указанные в спецификации значения максимально достижимые.

Топливная смесь: бензин 95, смешанный в соотношении 40 объемных частей бензин и 1 часть масла Mobil Racing 2T. При необходимости можно использовать качественное, фирменное, синтетическое масло, предназначенное для двухтактных двигателей. Не используйте дешевые масла, предназначенные для садовой техники. Не используйте синтетические масла, предназначенные для работы спиртовых (метиловый) модельных двигателей. Не используйте смешанное топливо, простоявшее более 90 дней.

В комплект двигателя AT- MVVS 175 NP включено:

• Карбюратор Walbro
• Электронная, микропроцессорная система зажигания.
• Две свечи зажигания для бензиновых двигателей.
• Ключ для свечи зажигания (M10)

3521 — INT 80.03 Глушитель для двигателей объемом 80/152/17 куб/см

Таблица рекомендованных авиационных пропеллеров (винтов) и глушителей к двигателю AT- MVVS 175 NP

Оппозитный двигатель: плюсы и минусы

• Типы и устройство
• Применение
• Преимущества оппозитного двигателя
• Недостатки оппозитного ДВС
• Проблемы эксплуатации глазами автовладельца
• Перспективы

В автомобильном мире представлено множество силовых агрегатов с различной конфигурацией. Большинство автопроизводителей практикуют установку рядных или V-образных агрегатов. Но стоит упомянуть еще один, не менее известный тип двигателей – оппозитный. Чем выделяется данный мотор и почему его используют лишь на некоторых марках авто? Сегодня мы детально разберемся в этом вопросе.

Типы и устройство

Оппозитный двигатель – что это? Это разновидность ДВС, где поршни располагаются под углом 180° и работают в горизонтальной плоскости друг от друга. Всего существует 2 вида установок:

• Boxer;
• ОРОС.

Первый предполагает горизонтальное расположение двух рядов цилиндров. Такая конструкция обеспечивает синхронное движение двум поршням, что находятся параллельно. Число цилиндров – от 4 до 12. Наиболее популярные модели, используемые автопроизводителями – B4 и B6 (B — Boxer).

Оппозитный двигатель Boxer в разрезе

«Боксеры» — это 4-тактные моторы, имеющие схожее устройство и принцип работы с V-образными. Здесь имеется 2 ГБЦ, несколько пар распредвалов, сложный механизм их привода, а также несколько выпускных коллекторов. Но нельзя говорить, что Boxer – это V-образные ДВС с развалом 180 о . В Boxer соседние поршни и шатуны установлены на одной шатунной шейке, и когда первый поршень при работе достигает ВМТ, второй находится в НМТ.

ДВС серии ОРОС имеет два поршня на один цилиндр. Как работает оппозитный двигатель данного вида? Поршни двигаются асинхронно, при этом передают энергию на один коленвал. ОРОС – это двухтактные агрегаты, поэтому в их конструкции нет механизма газораспределения и головок блока. Отвод газов и подача смеси производится через окна в гильзе цилиндра.

Оппозитный двигатель серии ОРОС в разрезе

Так, один поршень отвечает за подачу топлива, другой – за вывод отработавших газов. Воспламенение топлива происходит при сжимании камеры обоими поршнями. Моторы ОРОС имеют 2, 4 и более цилиндров, однако в каждом цилиндре присутствуют 2 поршня. Из особенностей данных установок стоит отметить, что шатун внутреннего поршня всегда короче внешнего. Это позволило снизить силу трения во вкладышах и увеличить мощность.

Применение

Первые прототипы данных моторов появились в начале ХХ века, однако большое распространение они получили только после II мировой войны. Так, оппозитные двигатели внутреннего сгорания стали устанавливаться на американские Chevrolet, немецкие Porsche и Volkswagen, японские Toyota, Honda и Subaru. Не стояли в стороне и итальянцы. С 70-х годов данными ДВС агрегатировались Alfa Romeo, Lancia и Ferrari. Каждый вносил свои доработки в конструкцию «оппозитника». Вскоре производители стали отказываться от них из-за недостатков (о них позже), отдавая предпочтение проверенным рядным и V-образным установкам.

Преимущества оппозитного двигателя

Почему мировые автопроизводители начали активно разрабатывать данные агрегаты? Каждый хотел завоевать репутацию за счет ряда достоинств «оппозитников». Вот, чем хорош этот двигатель:

• Отсутствие вибрации во время работы. Это достигалось за счет горизонтального расположения поршней, что уравновешивали друг друга. Низкая вибрация хорошо сказывалась комфорте движения.
• Ресурс. Агрегаты не требовали ремонта порядка 400 и более тысяч километров.
• Низкий центр тяжести. Здесь можно выделить сразу два преимущества оппозитного двигателя. Мотор занимал намного меньше места, чем классические рядные или V-образные двигателя, располагаясь внизу подкапотного пространства. Это позволило получить больше свободного места для установки навесных агрегатов. Но главный плюс в том, что такие машины имели околоидеальную управляемость. На фоне кренящихся автомобилей с V-образными моторами, оппозитные авто заслуживали наивысших похвал в плане маневренности.

Компактность является несомненным преимуществом «оппозитников»

Недостатки оппозитного ДВС

Шли годы, и постепенно оппозитных моделей становилось меньше. Возможно, история получила бы другое развитие, если бы не недостатки оппозитного двигателя:

• Сложное устройство. Это повлекло за собой трудности в ремонте и обслуживании. Элементарная работа, как замена свечей, требовала опыт и наличие специальных инструментов. Выполнить ремонт самостоятельно было очень сложно, а цены на работы в сервисе порой шокировали даже состоятельных владельцев. Ввиду множества модификаций и отличий в устройстве, не каждый механик брался за ремонт таких двигателей, поэтому даже при наличии средств найти квалифицированный сервис было затруднительно.
• Большой расход масла, который предполагало горизонтальное расположение цилиндров. Особенно это было заметно на турбированных версиях. Чтобы не «убить» мотор, владельцу приходилось постоянно следить за уровнем масла на щупе.
• Стоимость запчастей и проблемы с их поиском. Часто производители не унифицировали детали, поэтому на каждую версию мотора приходилось подбирать свой элемент. При этом цена запчастей была в 2 и более раз выше по сравнению с «классическими» моторами.
• Конечная стоимость автомобиля. Из-за сложностей производства, модели с оппозитными ДВС стоили на порядок дороже своих рядных аналогов. Разумеется, добиться большого уровня продаж при таком раскладе очень трудно.

Проблемы эксплуатации глазами автовладельца

Рассмотрим, какие проблемы возникают при эксплуатации на примере самых распространенных авто с оппозитными ДВС – «Субару». Так, владельцы отмечают сложность подбора запчастей. Одна и та же серия моторов может иметь разный вид блока и ГБЦ. Каналы, клапаны ГРМ и форма кулачков распредвала тоже отличаются, поэтому к подбору запчастей при ремонте стоит подходить ответственно. Большинство деталей приобретаются под заказ – отмечают автовладельцы.

Ресурс оппозитных ДВС на практике существенно отличается. Да, большинство моторов на раннем пробеге «убиваются» из-за неграмотного тюнинга, но даже без доработок можно внезапно попасть на ремонт. Частая проблема оппозитников – неравномерная смазка на зеркале/хоне цилиндров ввиду их горизонтального расположения. Но это еще полбеды. В борьбе за облегчение, производители укорачивают и без того маленькие юбки поршня, что провоцирует задиры с последующим стуком.

Царапины на стенке цилиндра

Для автомобилей «Субару» это стук 2 и 4 поршня. Но стоит отметить, что «оппозитники» действительно ресурсные – есть ряд примеров, где стучащий мотор работал далее 30-50 тысяч километров до капремонта. Это большой плюс для тех, кто ищет надежные авто.

Вместе с короткими поршнями, производители стали использовать более тонкие кольца. Из-за этого немного возрос расход масла – утверждают владельцы.

Еще одна «боль» владельцев оппозитных моторов – это шлифовка шейки коленчатого вала. Особенность в том, что данную работу нельзя выполнить на станке для обычных агрегатов ввиду узких размеров шеек. Отсюда возникают трудности с поиском мастера и соответствующаясумма ремонта.

Даже при небольшом перегреве есть склонность к деформации блока и головки. При пробеге выше 150 тысяч километров стоит контролировать не только уровень масла, но и антифриза. Из-за тонких гильз и небольшой площади их контакта с прокладкой, охлаждающая жидкость уходила в цилиндры.

Оппозитные турбированные моторы до 2000 года выпуска имели проблемы с конфигурацией ЭБУ. Блок не реагировал корректно на октановое число бензина и температуру окружающей среды. Большое давление наддува разрушало двигатель.

На тех же турбированных EJ25 через 100 тысяч километров требовалось менять вкладыши (из-за больших нагрузок на узкие шейки и нехватки смазки в пятне контакта). Благо, производитель предлагает комплекты новых вкладышей с ремонтными размерами до +0,50.

Перспективы

Ряд производителей отказались от серийного применения оппозитного мотора, но идею его создания нельзя назвать провальной. Появление на свет данных двигателей дало новую эру развития в автомобилестроении.

Невзирая на недостатки, данный вид ДВС до сих пор не имеет равных в автоспорте. Управляемость, мощность и возможность изменения конфигурации – вот за что так любят оппозитный мотор. Двигатель имеет большой потенциал, а владельцам открываются широкие возможности тюнинга.

Разные версии турбонаддува, кованные поршни, множество модификаций прошивок – это лишь малый список того, что можно сделать с данным двигателем. Оппозитный мотор – это универсальный агрегат, который каждый может доработать на свое усмотрение, будь это профессиональный гонщик или любитель.
