Что такое маховик двигателя? Виды маховиков в ДВС

Части современных двигателей внутреннего сгорания состоят из множества различных деталей, каждая из которых играет свою роль. Одной из таких деталей является маховик. Он имеет довольно простую конструкцию, но несет важную функцию.

Маховики устанавливают на торцевые части коленчатых валов рядом с задними коренными подшипниками.

Многие автовладельцы не имеют представления о том, что такое маховик. В статье мы постараемся осведомить вас о том, что он собой представляет и каковы его функции в механизме.

По виду маховик напоминает диск. Он прикрепляется к задней части коленчатого вала.

Маховик имеет довольно внушительный вес, благодаря которому, согласно законам физики, он накапливает и отдает кинетическую энергию. Это свойство позволяет узлам использоваться современными двигателям внутреннего сгорания в качестве конструкций, которые сглаживают неравномерность вращения коленчатого вала. Когда поршень работает, маховики скапливают энергию крутящего момента, а когда поршни «спят», выводят эти детали из них, отдавая при этом энергию.

Важным является тот факт, что, чем больше цилиндров имеет двигатель внутреннего сгорания, тем более его крутящий момент равномерен. По этой причине в подобных ДВС можно применять маховики небольшого веса.

Важнейшей функцией маховика считается трансляция крутящего момента на коленчатый вал от стартера. Она производится следующим образом: на внешнюю окружность узла прикрепляется зубчатый стальной ободок. Он расположен в месте зацепления с валом, который проходит от стартера. При включении водителем зажигания, стартер начинает проворачивать этот вал, а тот, в свою очередь, крутит маховик, приводящий в движение коленчатый вал. Таким образом осуществляется запуск двигателя.

Помимо всего этого, маховик играет важную роль в действии трансмиссии машины. Он выполняет в ней роль ведущих дисков сцепления. Вращательный момент коленчатого вала двигателя внутреннего сгорания передается коробке переключения передач, а от них идет трансляция к ведущим колесам.

Виды маховиков в ДВС

Маховики современных ДВС имеют следующее подразделение:

• Одномассовые (сплошные). Считаются самым распространенным видом. Одномассовый маховик ДВС представляет собой сплошную конструкцию и диск внушительного размера диаметром от 300 до 400 миллиметров. Изготавливают одномассовые маховики чаще всего из высококачественного чугуна. По всей окружности сплошного маховика проводят венец – стальное зубчатое кольцо. Монтаж производится по технологии напрессовки, благодаря чему кольцо крепится прочно. Для закрепления одномассового маховика на коленчатый вал нужно с одной стороны детали выполнить ступицу. Противоположная же плоскость сплошного маховика выполняет роль ведущего диска сцепления. Выходит, что конструкция одномассового маховика не представляет собой особой сложности. Также, данный маховик имеет сравнительно невысокую стоимость, поэтому он широко применяется в современных ДВС. Минус сплошного маховика заключается в том, что он плохо гасит крутильные колебания. Есть разновидности маховиков, которые справляются с этой задачей лучше;
• Двухмассовые маховики. Двухмассовый маховик – это конструкция из двух дисков, соединенная между собой пружинно – демпферной системой. Функция этой системы состоит в том, чтобы избавлять трансмиссию машины от непрерывно возникающих крутильных колебаний силового агрегата, уравновешивать ее работу. Применяя двухмассовый маховик вместо одномассового, можно не использовать в ведущем диске сцепления демпфирующее устройство, что повысит надежность и долговечность системы. Также двухмассовые маховики позволяют делать следующее:

1. Снижать вибрации, которые передаются от двигателя к трансмиссии;
2. Снижать уровень шума;
3. Делать коробку передач более «удобной» в использовании;
4. Защищать трансмиссию от перегруза.

Некоторые исследования показывают, что двухмассовые маховики способны снизить потребление двигателем топлива. К недостаткам можно отнести не столь высокую надёжность, какую имеют, к примеру, одномассовые маховики. Это связано с нагрузкой, которая «ложится» на пружинно – демпферную систему. По этой же причине двухмассовые маховики не так часто эксплуатируются автовладельцами. Однако сейчас активно разрабатывают новые усовершенствованные конструкции этих узлов, ведь появляются новые модели двигателей, которые функционируют на низких оборотах, а также моторы довольно большой мощности при скромном рабочем объеме. Такие двигатели внутреннего сгорания «ждут» от маховиков высокого уровня гашения колебаний, над чем конструкторы и работают;

• Облегченные маховики. Применяются при тюнинге силовых агрегатов. В таких маховиках масса распределяется от центра к краям, что уменьшает общий вес конструкции и момент инерции. Машины, оснащенные облегченными маховиками, обладают улучшенной разгонной динамикой.

Видео принцип работы маховика в двигателе

Что такое маховик у автомобиля в двигатели

Быстрое развитие технологий производства автомобилей за последние десятилетия привело к созданию более мощных двигателей одновременно с серьезным ужесточением требований к комфорту водителя и пассажиров. Поэтому перед разработчиками встала задача уменьшить влияние вибрации двигателя, что выразилось в разработке маховика с максимально возможной изоляцией крутильных колебаний, передающихся от вращающихся масс двигателя далее к трансмиссии. Выполнить заявленные требования удалось с помощью разработки двухмассового маховика, который благодаря встроенной пружинно-демпферной системе практически полностью поглощает крутильные колебания.

Процесс переключения передач при использовании двухмассового маховика становится комфортнее, поскольку у диска сцепления без гасителя крутильных колебаний, который применяется в трансмиссии с двухмассовым маховиком, снижается момент инерции, что значительно облегчает переключение.

Перед детальным рассмотрением свойств и характеристик такого сложного устройства, как двухмассвый маховик, скажем несколько слов о том, что такое маховик, какие функции он выполняет, и какие виды маховиков бывают. Маховик представляет собой металлический многосоставный диск, изготовленный из прочных видов закаленного металла, и является важной частью сразу нескольких систем двигателя. Помимо передачи крутящего момента от двигателя автомобиля к коробке передач, при помощи маховика осуществляется запуск двигателя за счет вращения стартером зубчатого венца на маховике. Еще одна важная функция, которая наиболее интересна нам в рамках данной статьи — это функция снижения вибрационных шумов (гашение колебаний коленчатого вала).

По типу конструкции маховики для грузовых автомобилей можно разделить на сплошные и двухмассовые.

Сплошной маховик тяжеловесный чугунный диск, диаметр которого составляет 35-45 см. На внешней поверхности маховика находится стальной венец с зубьями, обеспечивающий вращение маховика и коленвала при прокрутке стартером. С одной стороны маховика находится ступица, соединяющая маховик с фланцем коленвала. Противоположная сторона взаимодействует с диском и корзиной сцепления, передавая крутильный момент двигателя.

Двухмассовый маховик (демпферный) — часто используемый вид маховика в современном автомобильном двигателе. Двухмассовый маховик – устройство, состоящее из двух дисков, соединенных специальным пружинно-демпферным устройством. Основными элементами двухмассового маховика являются: маховик, подшипник, пружина-дуга с наружным демпфером, нажимная пружина с внутренним демпфером и приводная пластина.

Так как темой нашей статьи является двухмассовый маховик, рассмотрим его подробнее.

Смысл внедрения сложного и весьма дорогостоящего механизма, вопреки расхожему мнению, вполне обоснован. Одной из его функций является гашение крутильных колебаний, которые ранее гасились ведомым диском сцепления. Резонансные колебания наибольшей величины возникают при запуске и остановке двигателя. Это весьма негативно отражается на деталях сцепления и коробки передач. Поэтому с целью гашения колебаний применяются пружины. И если в классическом сцеплении их было 6-8, размещенных по радиусу до 60 миллиметров от оси сцепления, то в современных двухмассовых маховиках их количество достигает 32-54, а радиус их посадки составляет от 120 миллиметров. Это намного эффективнее обеспечивает плавность работы трансмиссии. Технология нейтрализации колебаний шагнула вперед не только благодаря возрастанию количества пружин. Для увеличения угла упругого скручивания корпусов относительно друг друга в двухмассовых маховиках существует несколько степеней сжатия пружин. Современные двухмассовые маховики производятся с двумя и тремя степенями сжатия. Третья степень сжатия была разработана для лучшей защиты трансмиссии от пиковых нагрузок.

Устройство маховика

Двухмассовый маховик располагается между двигателем и сцеплением. Конструктивно он разделен на два корпуса. Первый корпус с установленным на нем венцом стартера соединен с коленчатым валом. На втором корпусе маховика устанавливается узел сцепления. Оба корпуса соединяются друг с другом с помощью упорного и радиального подшипников скольжения и допускают осевое вращение одного относительно другого.

Между корпусами установлена пружинная демпфирующая система. Консистентная смазка, которой заполнен внутренний объем маховика, обеспечивает эффективную работу пакетов пружин, разделенных пластиковыми сепараторами, предотвращающими блокировку пружин. Двухмассовый маховик отличает ступенчатый принцип действия пружинных пакетов различной жесткости. Первая ступень с мягкими пружинами обеспечивает безукоризненную работу при запуске и выключении двигателя. Во второй ступени работают жесткие пружины, что позволяет добиться оптимального демпфирования крутильных колебаний в нормальном режиме езды.

Неправильная эксплуатация

По утверждению специалистов, малый ресурс двухмассового маховика – в 100-130 тыс. км – обусловлен неправильной эксплуатацией автомобиля. На дизельных моторах с огромным крутящим моментом водители допускают длительную езду на низких оборотах – близких к холостым. В этом режиме крутильные колебания у вращающегося коленвала очень высоки, что и приводит к ускоренной поломке пружин двухмассового маховика.

Сервис и монтаж

Двухмассовый маховик имеет надежную конструкцию, гарантирующую его долговечность при нормальной эксплуатации. Тем не менее, при замене сцепления автомобиля рекомендуется тщательно проверять состояние двухмассового маховика.

Если же замена сцепления происходит уже во второй раз, то и двухмассовый маховик в этом случае подлежит замене. При замене двухмассового маховика и установке нового узла требуется соблюдать несколько обязательных условий, к которым в первую очередь относятся необходимость использования только нового крепежа при сборке двухмассового маховика и обязательный контроль правильности положения установочных штифтов. Кроме рекомендаций есть и категорические запреты на выполнение некоторых технологических операций при работе с двухмассовыми маховиками. Прежде всего, не допускается какая-либо механическая обработка, например перешлифовка рабочей поверхности двухмассового маховика. Не позволяется также установка узла, если в процессе работы было допущено падение двухмассового маховика на твердую поверхность. Протирать двухмассовый маховик можно только чистой тканью. Не разрешается применять водоструйную очистку высокого давления, пароструйную очистку, аэрозоли или сжатый воздух.

Замена на обычный маховик

У двухмассовых маховиков ввиду их дороговизны все же остается альтернатива – замена на классический маховик. Таких предложений на рынке немного, но сцепление с переоборудованным маховиком в самом деле работает. Однако, одномассовый маховик не в силах справляться с такими большими значениями крутящих моментов и сильнейшими резонансными колебаниями современных автомобилей, которые «выносит» его двухмассовый собрат. Вследствие этих причин при установке маховика классического типа страдает комфорт при переключении передач, трогании с места, разгоне, торможении двигателем и остановке, а всю отдачу принимает на себя КПП, преждевременно выходя из строя.

Маховик сложный и новый для отечественного рынка агрегат, поэтому требует к себе повышенного внимания и профессионального обслуживания.

В следующей статье мы подробно рассмотрим распространенные проблемы двухмассовых маховиков и возможные способы диагностики неисправностей. Расскажем, каким образом можно распознать первые признаки неправильной работы маховика самостоятельно и в каких случаях необходимо срочно обратиться к специалистам. Только профессионалы при наличии современного оборудования могут предоставить в полном объеме информацию о работе маховика и ликвидировать неполадки. Высококвалифицированные специалисты станции технического обслуживания «Коммерческий транспорт» выполнят самые сложные виды работ: от диагностики неисправностей до их устранения. Вы гарантированно получите подробную техническую консультацию по всем возникшим вопросам. Записаться на диагностику, установку двухмассового маховика можно по телефону, указанному на сайте.

Что такое маховик в автомобиле и для чего он нужен

Современные двигатели внутреннего сгорания (ДВС) состоят из множества деталей и узлов, причем каждый из элементов играет отведенную для него роль. Имеется такая роль и у маховиков, которые являются хотя и достаточно простыми по своей конструкции, но важными по назначению компонентами силовых агрегатов.

Устанавливаются маховики на торцевых частях коленчатых валов, неподалеку от коренных задних подшипников. У многих владельцев транспортных средств, не очень хорошо разбирающихся в нюансах конструкции двигателей, нередко возникает вопрос: что такое маховик в автомобиле и зачем он вообще нужен? Попробуем ответить на этот вопрос.

Маховик: что это и для чего он нужен

Схематичное изображение маховика на коленчатом валу: 1 — коленчатый вал; 2 — маховик с зубчатым венцом; 3 — шатунная шейка; 4 — коренная шейка; 5 — противовес

Маховик — это похожее на диск устройство, которое крепится к задней части коленчатого вала.

Маховик имеет достаточно значительную массу и, соответственно, способен, согласно законам физики, накапливать и отдавать кинетическую энергию. Именно благодаря такому свойству эти узлы используются в современных двигателях внутреннего сгорания в качестве конструкций, позволяющих сглаживать неравномерность вращения коленчатого вала. В периоды рабочего хода поршня маховики накапливают энергию крутящего момента, а когда поршни находятся в так называемых «мертвых точках», выводят эти детали из них, отдавая энергию.

Необходимо отметить, что чем большим количеством цилиндров оснащен ДВС, тем более равномерным крутящим моментом он обладает. Следовательно, в таких двигателях внутреннего сгорания можно использовать маховики меньшего веса, чем в тех моторах, которые имеют небольшое количество цилиндров.

Еще одной важной функцией маховиков двигателей внутреннего сгорания является трансляция крутящего момента на коленчатый вал от стартера. На внешней окружности этого узла монтируется зубчатый стальной обод, который называют венцом. Он находится в зацеплении с валом, идущим от стартера и имеющим зубчатое колесо. Когда водитель включает зажигание, стартер проворачивает этот вал, а он, в свою очередь — маховик, который приводит в движение коленчатый вал. Именно благодаря этому и производится запуск двигателя.

Кроме того, маховики играют немаловажную роль в трансмиссии современных автомобилей, играя в них роль ведущих дисков сцепления. Таким образом, именно благодаря им вращательный момент коленчатого вала ДВС передается на коробку переключения передач, а уже от них транслируется на ведущие колеса.

Разновидности маховиков

Как выглядит маховик на собранном двигателе

В современных двигателях внутреннего сгорания используется три разновидности маховиков:

• Одномассовые (сплошные);
• Двухмассовые;
• Облегченные.

Каждая из них имеет свои особенности, преимущества и недостатки.

Одномассовые маховики

Эта разновидность является наиболее распространенной. Одномассовый маховик двигателя внутреннего сгорания имеет сплошную конструкцию и представляет собой довольно массивный диск, имеющий диаметр от 300 до 400 миллиметров. Чаще всего для его изготовления используется высококачественный чугун.

На внешнюю сторону одномассового маховика, по всей окружности устанавливается венец — зубчатое кольцо, изготовленное из стали. Его монтаж производится по технологии напрессовки, и поэтому оно фиксируется очень прочно. Для того чтобы закрепить одномассовый маховик на коленчатом валу (а точнее — к установленному на нем специальному фланцу), с одной стороны этой детали выполняется ступица. При этом другая, противоположная плоскость одномассового маховика, играет роль ведущего диска сцепления.

Таким образом, одномасовый маховик достаточно прост по своей конструкции, недорог в производстве, чем и обусловлено его широкое применение в современных двигателях внутреннего сгорания. Есть у него и один достаточно серьезный минус, который состоит в том, что он недостаточно хорошо гасит крутильные колебания. Гораздо лучше с этой задачей справляются двухмассовые маховики. В конструкции двигателей внутреннего сгорания они активно применяются со средины 80-х годов прошлого века.

Читайте также: Признаки неисправности датчика положения коленвала.

Двухмассовые маховики

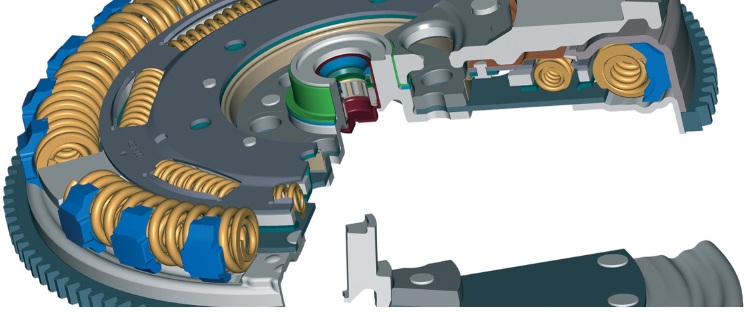

Пример внутреннего устройства двухмассового маховика

Конструктивно они состоят из двух дисков, которые соединены между собой специальной пружинно-демпферной системой. Она предназначена для того, чтобы избавить трансмиссию автомобиля от постоянно возникающих крутильных колебаний силового агрегата и сделать ее функционирование равномерным. Использование двухмассового маховика вместо одномассового дает возможность отказаться от использования в ведущем диске сцепления демпфирующего устройства, повысить, таким образом, его надежность и долговечность.

Кроме того, применение таких маховиков позволяет:

• Существенно снизить вибрации, передающиеся от двигателя к трансмиссии;
• Снизить уровень ее шума;
• Сделать более удобным переключение передач;
• Обеспечить защиту трансмиссии от перегрузок.

Согласно некоторым исследованиям, применение двухмассовых маховиков даже способствует снижению потребления двигателем топлива.

Необходимо, однако, признать, что эти узлы имеют и некоторые недостатки. Главным из них является то, что они не столь надежны, как одномассовые. Дело в том, что входящая в их конструкцию пружинно-демпферная система испытывает на себе немалые нагрузки и поэтому довольно быстро изнашивается. Во многом именно по этой причине двухмассовые маховики пока используются не очень широко.

Следует заметить, что сейчас ведутся активные разработки по улучшению конструкции этих узлов. Они связаны, прежде всего, с тем, что появляется все большее количество двигателей, работающих на низких оборотах, а также моторов, имеющих достаточно большую мощность при относительно скромном рабочем объеме. Такие ДВС требуют от маховиков высокой степени гашения колебаний, и конструкторы пытаются решить эту проблему. Уже сконструированы и успешно прошли испытания двухмассовые маховики, в которых используются центробежные маятники. Они создают колебания в противофазе основным и, таким образом, гасят их.

Облегченные маховики

Такие маховики используются при тюнинге силовых агрегатов. Они характеризуются тем, что их масса перераспределена от центра к краям. Это позволяет уменьшить вес конструкций, а также момент инерции. Автомобили с установленными на них облегченными маховиками имеют улучшенную разгонную динамику.

Читайте также: Оппозитный двигатель — что это такое.

Виды, устройство и назначение маховика двигателя

Внешне маховик двигателя представляет собой довольно простое устройство – обычный тяжелый диск. Но в то же время он играет очень важную роль в работе двигателя и всего автомобиля в целом. В статье разберем его основное назначение, разновидности маховиков и их устройство.

1. Назначение и функции
2. Разновидности маховиков
3. Сплошной
4. Облегченный
5. Двухмассовый
6. Устройство и особенности двухмассового маховика
7. Принцип работы
8. Преимущества и недостатки
9. Симптомы неисправности
10. Ремонт двухмассового маховика
11. Замена на одномассовый

Назначение и функции

Обычный маховик представляет собой литой, хорошо отбалансированный чугунный диск, на котором напрессованы стальные зубья для зацепления со стартером двигателя, так называемый зубчатый венец. Маховик передает крутящий момент от двигателя на коробку передач. Соответственно, он располагается между двигателем и трансмиссией. В случае использования механической коробки передач на маховике крепится корзина сцепления, а в АКПП – гидротрансформатор.

Сплошной маховик

Сам по себе маховик – это довольно массивная деталь по весу и его масса будет зависеть от мощности двигателя и количества цилиндров. Объясняется это тем, что основное назначение маховика – аккумулировать кинетическую энергию от коленчатого вала и создавать необходимую инерцию. Дело в том, что у ДВС из четырех тактов только один совершает полезную работу – рабочий ход. Остальные три такта КШМ и поршневая группа должны совершить по инерции. Именно для этого и нужен маховик, закрепленный на конце коленвала.

Резюмируя описанное выше, назначение маховика и основные функции у него следующие:

• обеспечение плавной работы двигателя;
• передача от двигателя крутящего момента на КПП и обеспечение работы сцепления;
• передача крутящего момента от стартера на венец маховика для запуска двигателя.

Разновидности маховиков

На текущий момент можно выделить три разновидности маховиков:

Сплошной

Наиболее распространенная и простая конструкция. Представляет собой чугунный литой диск, устройство которого было описано выше. Маховик для АКПП гораздо легче обычного, поскольку рассчитан на использование совместно с гидротрансформатором.

Облегченный

При тюнинге автомобиля, трансмиссии и двигателя часто устанавливают облегченный маховик. Его небольшой вес уменьшает инерцию и повышает производительность двигателя на 4-5%. Автомобиль быстрее откликается на педаль газа, становится более динамичным. Однако, установку облегченного маховика нужно делать только в комплексе с другими работами по улучшению характеристик двигателя и трансмиссии.

Использование облегченных маховиков без доработки поршневой и КШМ приведет к нестабильной работе двигателя на холостых оборотах.

Двухмассовый

Двухмассовый или демпферный маховик более сложен по конструкции и устанавливается на современные модели автомобилей. Он может применяться на автомобилях с механической и автоматической трансмиссиях без гидротрансформатора. В случае с МКПП используется ведомый диск сцепления без демпфера крутильных колебаний.

Двухмассовые маховики получили широкое распространение благодаря улучшенным характеристикам подавления вибраций, шума, защите трансмиссии и синхронизаторов. Именно этот вид стоит рассмотреть более подробно.

Устройство и особенности двухмассового маховика

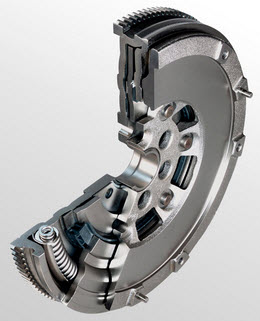

В конструкции двухмассового варианта не один, а два диска. Один диск соединён с двигателем, а второй с трансмиссией. Оба они могут работать независимо друг от друга. На первичном диске также имеется венец маховика с зубцами для зацепления со стартером. Два подшипника (осевой и радиальный) обеспечивают соединение двух корпусов.

Внутри дисков находится усовершенствованная пружинно-демпферная система. Она состоит из мягких и жестких пружин. Мягкие пружины обеспечивают плавность работы на низких оборотах при запуске и остановке двигателя. Жесткие пружины гасят колебания на высоких оборотах. Внутри находится специальная смазка.

Принцип работы

Одними из первых двухмассовые маховики получили автомобили с автоматической КПП. Для роботизированной коробки характерна быстрая и частая смена передач. С этим он хорошо справляется. Затем в силу своих преимуществ их стали устанавливать на автомобили с механикой.

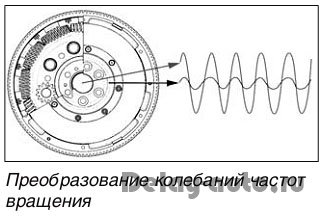

Принцип работы довольно прост. Крутящий момент от коленвала передается на первичный диск, который отклоняет пружинную конструкцию внутри. Достигнув определенно уровня сжатия, крутящий момент затем передается на второй диск. Такая система гасит высокие колебания от двигателя, позволяя значительно снизить нагрузку на КПП.

Преимущества и недостатки

Плюсы такой системы очевидны:

• мягкая и плавная работа двигателя и КПП;
• низкий уровень вибрации и шума.

Но есть и свои недостатки. Срок службы двухмассового маховика в среднем составляет около трех лет. Конструкция постоянно подвергается сильным перегрузкам. Внутренняя смазка также приходит в негодность. Стоимость замены довольно высока. Пожалуй, это главный его недостаток.

Симптомы неисправности

Маховик испытывает сильные перегрузки, поэтому, рано или поздно, он выходит из строя. Признаком его поломки может быть скрип и посторонние звуки при запуске и остановке мотора.

Ощущение сильной вибрации также может указывать на неисправность. Многие списывают это на «троение» двигателя. При переключении на более высокие передачи вибрации обычно исчезают. Щелчки при старте и разгоне также могут указывать на неполадки.

Но не стоит сразу торопиться с заменой маховика, ведь эти симптомы могут указывать и на другие проблемы. Например, с опорами двигателя, КПП, навесным оборудованием, выхлопной системой и другим.

Более точный диагноз может поставить непосредственный осмотр детали. Но чтобы до неё добраться, нужно будет демонтировать коробку передач, а это потребует специальных навыков и средств.

Ремонт двухмассового маховика

Ввиду высокой стоимости оригинальной запчасти многие водители задумываются о возможности ремонта маховика. Стоит сказать сразу, что производители не подразумевают ремонт этой детали. Она неразборная и лучше ставить новую.

Но все же есть умельцы, которые берутся за работу. Все зависит от уровня поломки. Если вышли из строя пружины, то в сервисе их могут заменить. Они первыми подвержены износу. Но если разрушился корпус или один из подшипников, то лучше приобрести новый. В любом случае мало кто даст гарантию стабильной работы двигателя и трансмиссии после ремонта.

Замена на одномассовый

Теоретически заменить можно. Хороший мастер в сервисе сделает это без проблем. Но стоит ли? Никто не сможет спрогнозировать, сколько после этого продержится КПП и двигатель, поэтому со своей стороны мы не рекомендуем!

Если у вас мощный мотор и механическая КПП, то не избежать сильных вибраций и тряски при запуске и остановке. Ездить возможность будет, но с большим дискомфортом. Роботизированная коробка не выдержит тандема со сплошным маховиком и быстро выйдет из строя. А вместе с коробкой ремонт обойдется уже гораздо дороже.
