Что такое система управление двигателем ваз 21099

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

Микропроцессорная система управления двигателем с контроллером мс4004

Рис. 9.22. Схема микропроцессорной системы управления двигателем с контроллером МС4004: 1 – свечи зажигания; 2 – катушка зажигания 1-го и 4-го цилиндров; 3 – катушка зажигания 2-го и 3-го цилиндров; 4 – колодка диагностики; 5 – аккумуляторная батарея; 6 – генератор;

7 – монтажный блок; 8 – реле зажигания; 9 – выключатель зажигания; 10 – электромагнитный клапан ЭПХХ карбюратора; 11 – концевой выключатель карбюратора; 12 – контроллер; 13 – впускная труба; 14 – датчик температуры;15 – датчик начала отсчета; 16 – датчик угловых импульсов

С 1989 г. на части автомобилей может быть установлен контроллер типа МС4004, объединяющий в себе функции контроллера и коммутатора. В этом случае коммутатор не устанавливается. Схема соединений системы с контроллером МС4004 показана на рис. 9.22, а назначение выводных штекеров контроллера дано в табл. 9.6.

Таблица 9.6. Назначение штекеров в разъеме контроллера МС1004

Рис. 9.16. Осциллограммы импульсов напряжений и токов, действующих на выходах контроллера (а), коммутатора (б) и во вторичной цепи катушки зажигания (в): I – сигнал «Момент зажигания»; II – сигнал «Выбор канала»; III – сигнал «Начало отсчета»; IV – сигнал «Угловые импульсы»; V – импульсы тока на выходе 1-го канала; VI – импульсы тока на выходе 2-го канала; VII – импульсы напряжения на выходе 1-го канала; VIII – импульсы напряжения на выходе 2-го канала; IX – импульсы напряжения; X – импульсы тока; А – ВМТ поршней 1-го и 4-го цилиндров; Б – момент зажигания в 1 и 4 цилиндрах; В – момент зажигания во 2 и 3 цилиндрах; Q – угол опережения зажигания; I и U – ток и напряжение в первичной обмотке катушки зажигания; t – время накопления тока

Параметры выходных импульсов контроллера МС4004 такие же, как у контроллера МС2713-02 и коммутатора 42.3734 (см. рис. 9.16).

Контроллер МС4004 проверяется с помощью тестера микропроцессорной системы управления двигателем или двухканального осциллографа по описанной выше методике проверки контроллера МС2713-02.

— угловые импульсы на вход усилителя первого канала осциллографа берутся со штекера «6» контроллера;

— импульсы начала отсчета на вход усилителя второго канала берутся со штекера «14» контроллера;

— диагностический импульс СЗ подается со штекера «3» контроллера.

Главное реле системы управления двигателем – главное реле,главное реле ваз

• Автолюбителям
• Аэрография
• Кузов
• Покраска
• Разное
• Ремонт
• Советы
• Тюнинг

главное реле,главное реле ваз

При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является сигналом к включению главного реле, через которое подаётся питание к форсункам, катушкам зажигания (модулю зажигания), реле бензонасоса и так далее. То есть если неисправно реле или цепь его включения двигатель не заведётся. Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышен характерный щелчок включения реле, необходимо контрольной лампой подключенной к минусу, проверить наличие питания на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода следующего от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях марки ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях марки ГАЗ к сочленяющей шпильке ресивера и впускного коллектора в районе четвёртого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях «Волга» частой неисправностью в этом случае является обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В том случае если при включении зажигания имеется щелчок и реле срабатывает, то надо проверить питание на выводах 87 и 30. Для этого контрольной лампой, присоединённой к минусу необходимо коснуться вывода 87. Если контрольная лампа не загорит, то возможными неисправностями могут быть сгорание предохранителя или обрыв провода. В случае, когда плюс на выводе 87 есть, а при включенном реле на выводе 30 отсутствует, значит, сгорели контакты реле и его следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле из монтажного блока, на пример реле включения сигналов, ближнего или дальнего света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. При их установке не редко в цепь реле включают блокирующее реле, которое рвёт цепь его питания при срабатывании сигнализации.

admin 16/02/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой. Сверху блок защищен пластиковой крышкой, крепящейся на трех саморезах.

Реле ЭСУД ВАЗ 2108, 2109, 21099

— Реле включения топливного насоса (2).

— Реле включения электровентилятора системы охлаждения (3).

Предохранители ЭСУД ВАЗ 2108, 2109, 21099

— Предохранитель (7,5А) блока управления (ЭБУ) и модуля зажигания (6).

— Предохранитель (7,5А) обмотки включения электровентилятора системы охлаждения двигателя, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода (5).

— Предохранитель (15А) топливного насоса (4).

Примечания и дополнения

— Предохранители извлекаются при ремонте электрических цепей, сбросе давления в топливной магистрали, измерении компрессии в цилиндрах.

Еще статьи по ЭСУД ВАЗ 2108, 2109, 21099

— Проверка датчика кислорода (Лямбда-зонда) ЭСУД автомобилей ВАЗ 2108, 2109, 21099

— Электрическая схема ЭСУД двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 (Евро-2)

— Схема ЭСУД автомобилей ВАЗ 2108, 2109, 21099 (нормы Россия-83) с СО-потенциометром

Признаки неисправности цепей реле главного и реле электробензонасоса

В предыдущем материале было подробно рассмотрено где находятся реле главное, реле электробензонасоса и предохранители силовых цепей электронного блока управления (ЭБУ) двигателем в Уаз Хантер, а также обоснована необходимость их защиты и периодического осмотра с обслуживанием.

А сейчас рассмотрим почему и по каким причинам связанным с этими реле или предохранителями двигатель Уаз Хантер может не завестись, а также признаки неисправности цепей реле главного и реле электробензонасоса. В конце материалы будут приведены аналоги и варианты замены реле главного ЭБУ и реле электробензонасоса.

Коды ошибок системы управления двигателем с ЭБУ Микас 7.2 связанные с реле главным и реле электробензонасоса.

Если у вас в машине установлен бортовой компьютер с возможностью голосового или цифрового оповещения об ошибках, то при неисправности в электрических цепях реле главного ЭБУ или реле электробензонасоса он может выдать следующее :

Код ошибки 167 — короткое замыкание в цепи реле электробензонасоса.
Код ошибки 168 — обрыв в цепи электробензонасоса.
Код ошибки 169 — короткое замыкание на «массу» цепи реле эпектробензонасоса.

Эти ошибки означают неисправности электрических цепей управления электробензонасосом или главным реле, в том числе сгоревшие предохранители, отсоединение жгута проводов от выводов соответствующего реле, неисправность самих реле или короткое замыкание их проводки.

Если бортового компьютера нет, то в полевых условиях можно перевести контроллер (ЭБУ) в режим самодиагностики и определить цифровой код ошибки по числу включений (вспышек) контрольной лампы Check Engine.

Другие внешние признаки неисправности цепей реле главного и реле электробензонасоса и способы их устранения.

После включения зажигания не горит контрольная лампа неисправности двигателя Check Engine и электробензонасос не работает.

Включение лампы Check Engine заметно визуально, а работу электробензонасоса после включения зажигания хорошо слышно. Если ничего этого нет, то надо проверить исправность реле главного и желтого предохранителя на 20 ампер, при необходимости заменить. Если после замены неисправность не исчезла, то скорее всего проблема в самом электронном блоке управления двигателем.

После включения зажигания контрольная лампа неисправности двигателя Check Engine горит, но электробензонасос не работает.

Значит ЭБУ исправен и надо смотреть реле электробензонасоса, плюс тот же желтый предохранитель на 20 ампер. Если после замены реле и предохранителя неисправность не исчезла, то надо разбираться уже с самим электробензонасосом и его исправностью.

Аналоги и варианты замены реле главного и реле электробензонасоса Уаз Хантер.

Реле главное и реле электробензонасоса полностью однотипные и взаимозаменяемые, поэтому чтобы избежать потери времени и лишней нервотрепки, желательно всегда иметь с собой в запасе одно или два реле 90.3747-10, но обязательно четырехконтактные. Вместо реле 90.3747-10 можно ставить реле 90.3747-11, их отличия только в том, что у последнего на корпусе нет кронштейна крепления. Прямые аналоги этих реле — 75.3777-10 и 75.3777-11 соответственно.

Если вдруг так случилось, что в запасе нет вообще никакого реле на замену несправному, то расстраиваться не надо. В Уаз Хантер три такие же однотипные реле 90.3747-10 (11) или 75.3777-10 (11) стоят снизу на левой боковине панели передка со стороны водителя и отвечают за включение передних противотуманных фар, ближнего и дальнего света. Снимайте одно из них, например дальнего света, и меняйте неисправное реле главное или реле электробензонасоса.

Похожие статьи:

Замена реле и предохранителей системы управления двигателем

Реле и предохранители системы управления двигателем расположены в монтажных блоках (см. «Монтажные блоки реле и предохранителей»).
Для замены предохранителей и реле отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Реле и предохранители системы управления, расположенные в монтажном блоке в моторном отсеке: 1 — предохранитель 20А цепи блока управления двигателем; 2 — предохранитель 30А цепи пуска двигателя и катушек зажигания; 3,5 — предохранитель 10А цепи блока управления двигателем; 4 — предохранитель 15А регулятора холостого хода и датчика положения распределительного вала; 6 — реле топливного насоса

Предохранитель системы управления двигателем, расположенный в блоке предохранителей в салоне: А — предохранитель 10 А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробки передач (для автомобиля с автоматической коробкой передач).

Реле системы управления, расположенное в салоне под панелью приборов: А — главное реле системы управления двигателем

Для замены неисправного реле, например топливного насоса

вынимаем реле из колодки. Если реле не удается извлечь из колодки, можно аккуратно поддеть его отверткой, вставив ее между корпусом реле и колодкой.

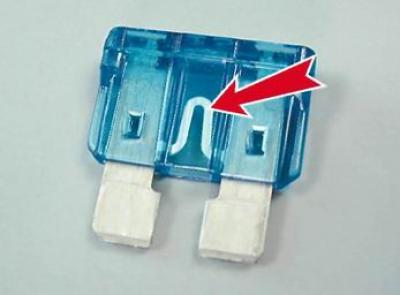

Устанавливаем в колодку новое реле. Перегоревший предохранитель вынимаем щипцами, расположенными в монтажном блоке. Неисправный предохранитель определяется по перегоревшей перемычке.
Внимание: Новое реле или предохранитель следует устанавливать вместо перегоревшего, только после того как определена и устранена причина неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина тока указана на корпусе предохранителя).

Схема системы управления двигателем 1,6i (ЕВРО II)

Схема системы управления двигателем 1,6i (ЕВРО II)

• 1 — свеча зажигания первого цилиндра
• 2 — свеча зажигания второго цилиндра
• 3 — свеча зажигания третьего цилиндра
• 4 — свеча зажигания четвертого цилиндра
• 5 — форсунка первого цилиндра
• 6 — форсунка второго цилиндра
• 7 — форсунка третьего цилиндра
• 8 — форсунка четвертого цилиндра
• 9 — катушка зажигания
• 10 — колодка диагностического разъема
• 11 — электронный блок управления (ЭБУ)
• 12 — реле включения топливного насоса
• 13 — главное реле системы управления двигателем
• 14 — датчик массового расхода воздуха
• 15 — датчик положения дроссельной заслонки
• 16 — датчик температуры охлаждающей жидкости
• 17 — регулятор холостого хода
• 18 — клапан продувки адсорбера
• 19 — датчик положения коленчатого вала
• 20 — датчик детонации
• 21 — датчик концентрации кислорода
• 22 —колодка для подключения электровентилятора системы охлаждения двигателя
• 23 — реле включения электровентилятора системы охлаждения двигателя
• 24— датчик скорости автомобиля
• 25 — к датчику указателя температуры охлаждающей жидкости
• 26 — к датчику аварийного давления масла в двигателе
• 27 — к положительному выводу аккумуляторной батареи (в соединительный провод впаяна плавкая вставка)
• 28 — датчик положения распределительного вала
• 29 — колодка для соединения с электрической сетью автомобиля
• F1 — предохранитель ЭБУ и цепей системы управления двигателем
• F2 — предохранитель цепи топливного насоса
• F3 — предохранитель ЭБУ
• F4 — предохранитель электровентилятора системы охлаждения двигателя.

Приложения:

1. Схема системы управления двигателем 1,4i 16V (ЕВРО III)
2. Схема системы управления двигателем 1,6i (ЕВРО III)
3. Схема системы управления двигателем 1,6i (ЕВРО II)
4. Схема системы управления двигателем 1,6i 16V (ЕВРО III)

Замена предохранителей и реле системы управления двигателем

Так расположены предохранители и реле системы управления двигателем:

1 – главное реле системы управления; 2 – реле включения электровентилятора системы охлаждения; 3 – реле включения электробензонасоса; 4 – предохранитель цепи электробензонасоса; 5 – предохранитель контроллера; 6 – предохранитель главного реле.

Вам потребуются: отвертка, ключ «на 8».

1. Снимите провод с клеммы «–» аккумуляторной батареи.

2. Снимите правый щиток центральной консоли панели приборов (см. «Снятие и установка щитка панели приборов»).

3. Для замены предохранителя выньте его из гнезда в блоке предохранителей.

4. Для замены реле отверните две гайки крепления блока реле к кронштейну панели приборов…

5. …снимите блок реле и отведите его в сторону.

6. Выньте реле, требующее замены, из разъема в блоке.

7. Установите реле, блок реле и предохранители в порядке, обратном снятию.

Блок управления двигателем ВАЗ 2109: как установить

Общий вид блока управления двигателем ВАЗ 2109

ЭБУ или электронный блок управления двигателем или компьютер выполняет управление всей системой автомобиля ВАЗ 2109. Устройство оказывает влияние на действия отдельных датчиков и все системы автомобиля.
Поэтому, на ВАЗ 2109 блок управления двигателем — важный узел авто. Статья предлагает рассмотреть основные принципы работы устройства, его местоположением, ознакомиться с порядком монтажа изделия в машине своими руками.

Особенности ЭБУ ВАЗ 2109

Электронный блок управления двигателем размещается под консолью приборной панели и обеспечивает управление системой впрыска топлива. Основной задачей устройства является обработка информации от датчиков, осуществлять управление системами, оказывающими влияние на токсичность выбрасываемых автомобилем выхлопных газов, а также на показатели машины при эксплуатации.
Поступающая в контролер информация указывает:

• Какая частота вращения и как расположен коленчатый вал.
• Массовый расход мотором воздуха.
• Какое количество кислорода содержится в выхлопных газах.
• Показания температуры тосола.
• Отсутствие или наличие детонации в агрегате.
• Расположение дроссельной заслонки.
• Величину напряжения в бортовой сети машины.
• Скорость авто.
• Какое положение занимает распредвал в системе, обеспечивающей последовательное распределение впрыска топлива.
• Обеспечивает включение кондиционера, при его наличии.

После получения всей информации блок управления двигателем ВАЗ 2109 производит контроль системы и приборов:

• Теплоотдачи. Контролирует работоспособность форсунок и электробензонасоса.
• Адсорбер системы, которая улавливает пары топлива (при монтаже ее на авто).
• Датчик холостого хода.
• Систему зажигания.
• Вентилятор, встроенный в систему охлаждения двигателя.
• Систему диагностики.
• При наличии кондиционера, муфту компрессора.
• Блок управления двигателем ВАЗ 21093 содержит выходные цепи – реле, форсунки и другие устройства, с их замыканием на «массу», которое осуществляется через выходные транзисторы контроллера, за исключением цепи реле насоса топливного. Лишь от контроллера на его обмотку идет напряжение +12 В.
  В контроллер встраивается система диагностики. Она помогает устройству распознать неполадки в действиях приборов и системы, помогает предупредить о них водителя.
  Для этих целей в автомобиле ставится лампочка для контроля «CHECK ENGINE». Кроме этого, контролер сохраняет коды для диагностики, которые указывают на места неисправностей, что помогает специалистам проводить последующие ремонты.

На фото показана схема системы по которой происходит впрыск топлива.

Схема системы впрыска топлива

На схеме контроллер – позиция 11.
Основными элементами, которые имеет блок двигателя на ВАЗ 2109 являются:

• Оперативное запоминающее устройство или ОЗУ — «блокнот» контроллера. Микропроцессор блока управления его использует при временном сохранении измеряемых параметров, которые необходимы для получения данных о промежуточной информации и последующих расчетов.
  При необходимости микропроцессор может вносить в устройство данные и после считывать их.
  Микросхема ОЗУ монтируется в блоке на печатной плате. Эта энергозависимая память, которая нужна для бесперебойного сохранения питания.

Совет: Сохранить в ОЗУ диагностические коды поломок и расчетных данных в устройстве можно при постоянной подаче питания.

• Постоянно программируемое запоминающее устройство ППЗУ. Здесь имеется общая программа.
  Она содержит алгоритмы управления иначе, последовательность рабочих команд, а вторая калибровочная информация, которая включает данные необходимые для управления впрыском, зажиганием или холостым ходом и другими функциями. Все они зависят от массы автомобиля, мощности двигателя и его типа.
  Учитываются существующие на трансмиссии передаточные отношения и некоторые другие факторы. Иначе ППЗУ это еще и запоминающее устройство калибровок.
  После программирования не будет изменяться все, что имеется в ППЗУ. Чтобы сохранить записанную информацию эта память, в питании не нуждается, при отключении питания она не стирается, от наличия энергии не зависит.
  ППЗУ ставится на плате блока управления силовым агрегатом в панельке, что позволяет его легко извлекать и заменять.
  Блок двигателя ВАЗ 21093 для каждой комплектации машины имеет индивидуальное ППЗУ, но на разных моделях машин можно применять унифицированный контроллер.

Совет: Замена ППЗУ должна выполняться правильно: устанавливается номер модели и комплектация автомобиля. Если рабочий блок двигателя ВАЗ 2109 берется с той же модели автомобиля, его монтирую на прежнее место.

• Электрически программируемое запоминающее устройство, ЭЗПУ используется при непродолжительном хранении кодов-паролей предназначенных для иммобилизатора (противоугонной автомобильной системы). Коды-пароли, принимаются от контроллера БУ иммобилизатора (если он есть на автомобиле), сравниваются с теми, что хранятся в ЭПЗУ, при этом пуск мотора запрещается или разрешается.
  Эта память энергонезависимая и она может храниться без поступления питания на контроллер. Коды-пароли БУ иммобилизатором, принимаемые контроллером, сравниваются с теми, которые сохранены в ЭПЗУ.
  При этом пуск двигателя запрещается или разрешается. Эта память не зависит т наличия энергии и может храниться без наличия питания на контроллере.

Системы распределительного впрыска топлива могут быть:

• С обратной связью. В систему выпуска выхлопных газов устанавливается датчик концентрации кислорода — лямбд-зонд. С его помощью обеспечивается обратная связь и нейтрализатор.
  Датчик в отработанных газах отслеживает концентрацию кислорода, а ЭБУ может поддерживать соотношение топлива и воздуха по его сигналам, для обеспечения эффективной работы нейтрализатора. В системах с нормами Евро-2, используется один датчик концентрации кислорода.
  Крепится он к нейтрализатору. В системах с нормами Ев-ро-3, принимают участие два датчика кислорода, установленные: один до, а другой после нейтрализатора.
• Для моторов, у которых система впрыска с обратной связью нейтрализатор и датчик концентрации кислорода устанавливать не надо, а регулировку в выхлопных газах концентрацию СО осуществляет СО-потенциометр. В этой системе также не применяется система, осуществляющая улавливание паров топлива.
• Существует вариант, в котором СО-потенциометра, нет в системе впрыска. В этом случае регулировка содержания СО выполняется с помощью диагностического прибора.
• Есть системы фазированного распределенного впрыска топлива и последовательного. Здесь дополнительно устанавливается датчик фазы, он определяет момент, окончания такта сжатия в 1-м цилиндре, при этом подача топлива происходит форсунками по цилиндрам в такой же последовательности, что и включение зажигания в цилиндрах (1-3-4-2).

Как снимать и устанавливать ЭБУ

Познакомиться, как правильно снимать и монтировать ЭБУ, можно на видео.
Инструкция предлагает следующий порядок демонтажа устройства:

Совет: Прежде чем начинать работу, нужно познакомиться с мерами предосторожности, их нужно обязательно соблюдать при проведении ремонта контроллеров.

• Отсоединяются клеммы аккумуляторной батареи.
• Крестовой отверткой откручиваются три самореза, которые фиксируют правую накладку консоли на приборной панели.
• Удаляется накладка.
• Торцовым ключом «10» ослабляется затяжка двух гаек, которые удерживают ЭБУ.

Гайки для ослабления затяжки болтов на ЭБУ

• Кронштейн контроллера, изготовленный из пластмассы, немного смещается вперед, а затем выводится из зацепления со шпильками кронштейна ЭБУ.
• Блок вынимается из-под консоли.

ЭБУ вынимается из-под консоли

• Освобождается фиксатор колодки вместе со жгутом проводов.
• От ЭБУ отсоединяется колодка.
• Отворачиваются болты, которые удерживают на кронштейне блок управления.
• Снимается с кронштейна ЭБУ.

На ВАЗ 2109 блок двигателя после замены новым устанавливается в обратной последовательности.
Блок управления двигателем при правильной работе надолго сохранит автомобиль ВАЗ 2109 в надежном рабочем состоянии. Цена блока, по сравнению со стоимостью непредвиденных ремонтов, значительно ниже.

Главное реле системы управления двигателем

Цепи системы управления двигателем защищены тремя плавкими предохранителями.

Расположение реле и предохранителей системы управления двигателем под консолью панели приборов

Примечание. Правая накладка консоли панели приборов снята (см. «Панель приборов – снятие»).

Реле и предохранители системы управления двигателем: 1,2 и 6 – предохранители (см. табл. 8.4.3); 3 – главное реле; 4 – реле включения электровентилятора системы охлаждения двигателя; 5 – реле включения топливного насоса

Таблица 8.4.3. Предохранители системы управления двигателем

Позиция на фото	Сила тока, А	Защищаемые цепи
1	7,5*	Электронный блок управления (ЭБУ), модуля зажигания
2	7,5*	Обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода
6	15	Топливный насос

* На автомобилях первых лет выпуска устанавливались предохранители на 15 А.

В монтажном блоке предохранителей и реле имеется пинцет для извлечения предохранителей (см. «Монтажный блок предохранителей и реле»).

Неисправный предохранитель можно определить по перегоревшей нити.

Рекомендация: Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.

Предупреждение! Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой. Сверху блок защищен пластиковой крышкой, крепящейся на трех саморезах.

Реле ЭСУД ВАЗ 2108, 2109, 21099

— Реле включения топливного насоса (2).

— Реле включения электровентилятора системы охлаждения (3).

Предохранители ЭСУД ВАЗ 2108, 2109, 21099

— Предохранитель (7,5А) блока управления (ЭБУ) и модуля зажигания (6).

— Предохранитель (7,5А) обмотки включения электровентилятора системы охлаждения двигателя, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода (5).

— Предохранитель (15А) топливного насоса (4).

— Предохранители извлекаются при ремонте электрических цепей, сбросе давления в топливной магистрали, измерении компрессии в цилиндрах.

Еще статьи по ЭСУД ВАЗ 2108, 2109, 21099

Цепи системы управления двигателем защищены тремя плавкими предохранителями, расположенными под крышкой в облицовке туннеля пола. Реле системы собраны в блок и установлены под центральной консолью. В блок дополнительно встроен предохранитель электровентилятора системы охлаждения двигателем.

Замена основных предохранителей

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму проводов от отрицательного вывода аккумуляторной батареи.

2. Поддев отверткой, открываем и снимаем крышку с центральной консоли.

Расположение предохранителей и колодки диагностического разъема системы управления двигателем в накладке туннеля пола

3. В монтажном блоке предохранителей и реле имеется пинцет для извлечения предохранителей из гнезда. Неисправный предохранитель определяем по перегоревшей нити.

4. Устанавливаем предохранитель на место, подключаем аккумуляторную батарею и убеждаемся в исправной работе двигателя . По окончании проверки устанавливаем крышку на место.

Рекомендация

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Предохранители системы унравления двигателем

Позиция на фото

Сила тока, А

Защищаемые цепи

Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)

Электронный блок управления (цепи постоянного питания)

Замена реле и дополнительного предохранителя

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму проводов от отрицательного вывода аккумуляторной батареи.

2. Снимаем правую накладку консоли панели приборов.

3. Торцовым ключом отворачиваем гайку крепления блока реле.

4. Извлекаем блок реле из-под консоли панели приборов.

5. Отводим блок в сторону на длину жгута проводов.

Блок реле системы управления двигателем и дополнительный предохранитель: 1 — реле включения топливного насоса; 2 — предохранитель электровентилятора системы охлаждения (50А); 3 — реле включения электровентилятора системы охлаждения (низкая скорость); 4 — главное реле; 5 — реле электровентилятора системы охлаждения (высокая скорость)

6. Извлекаем предохранитель электровентилятора системы охлаждения двигателя. Проверяем предохранитель и заменяем неисправный.

7. Аналогично заменяем реле системы управления двигателем.

8. Устанавливаем блок реле под центральную консоль и крепим ее гайкой.

9. Подключаем аккумуляторную батарею и убеждаемся в исправной работе системы управления двигателем.

10. По окончании проверки устанавливаем правую накладку консоли панели приборов.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя.
