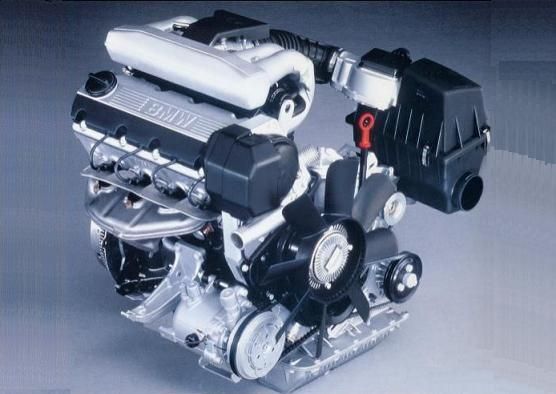

Двигатель BMW M40
Двигатель компании БМВ с индексом М40 — это рядный, 4-х цилиндровый, бензиновый двигатель, который пришел на смену архаичному М10 в 1987 году.
Изначально М40 был доступен с объемом 1.8 и выдавал мощность 112-115 сил, в зависимости от наличия катализатора. А чуть позже, появилась младшая модель с объемом 1.6
Впервые М40 был применен на 3-й серии BMW с кузовным индексом Е30, после он устанавливался на младшие версии 5-й серии в кузове Е34 и даже на обновленную трешку в кузове Е36.
Отличительной чертой двигателя BMW M40 по отношению к M10 стало наличие ременного привода ГРМ, вместо цепи, и гидрокомпенсаторы клапанов, что оставило проблему регуллировки клапанов в прошлом и сделало двигатель значительно тише.
Позже БМВ отказались от использования ремней в системе ГРМ.
По прежнему на м40 использовалось по 2 клапана на цилиндр, чугунный блок и аллюминиевая головка блока цилиндров.
Видео с двигателем BMW M40
Двигатель BMW M40B16 Технические характеристики
- Объем двигателя 1596 кубических см,
- Мощность 102 силы (100 для катализаторной версии) при 5800 оборотах в минуту.
Максимальный крутящий момент достигается на 4250 оборотах в минуту и составляет 143Нм и 141 Нм для катализаторной версии .
- Диаметр цилиндров 84мм
- Ход поршней 72мм
- Степень сжатия 9
- Система управления двигателем BOSCH Motronic версии 1.3
Приминимость двигателя М40 объемом 1.6
Двигатель BMW M40B18 Технические характеристики
- Объем двигателя 1796 кубических см,
- Мощность 115 силы (113 для катализаторной версии) при 5500 оборотах в минуту.
Максимальный крутящий момент достигается на 4250 оборотах в минуту и составляет 165Нм и 162 Нм для катализаторной версии .
- Диаметр цилиндров 84мм
- Ход поршней 81мм
- Степень сжатия 8.8
- Система управления двигателем BOSCH Motronic версии 1.3
Как мы видим, отличием от М40 1.6 у двигателя 1.8 является коленвал. Блок цилиндров при этом одинаковый.
Приминимость двигателя М40 объемом 1.8
- BMW E30 318i 1987 — 1995 годах выпуска
- BMW E36 318i 1991 — 1993 годах выпуска, дорестайлинг
- BMW E34 518i 1988 — 1994 годах выпуска, дорестайлинг
Недостатки мотора М40

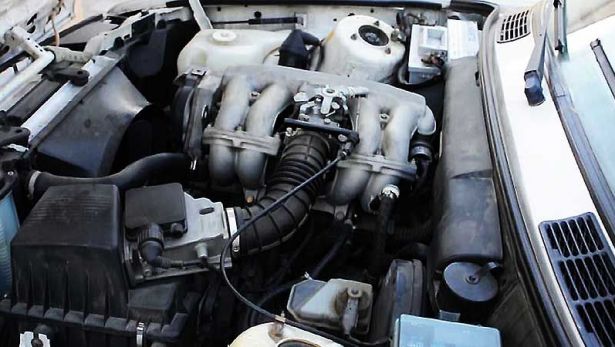

‘); w.show();» alt=»Двигатель BMW M40 под капотом BMW E30″ title=»Двигатель BMW M40 под капотом BMW E30″/> К недостаткам двигателя м40 как объема 1.6 так и 1.8 можно отнести наличие ремня, обрыв которого ведет к дорогостоящему ремонту ГБЦ. Потому меняйте натяжной ролик и ремень каждые 40 тысяч пробега.
Так же наличие трубки, которая подает масло в ГБЦ. Часто она забивается что ведет к масляному голоданию, износу распредвала и рокеров. Как итог, появляется треск и в какой-то момент двигателю сложно крутиться свыше 3500 оборотов.
Так же рокера изнашиваются сами по себе, в последствии на М43 они были заменены на роликовые рокера.
Часто сталкивались с проблемами износа масляного насоса, из-за поломки которого шел износ двигателя.
Еще к минусам можно отнести низкое расположения малсяного картера двигателя — поддона, на модели Е30.
Двигатель BMW M40 – характеристики и фото
Двигатель BMW M40 является четырехцилиндровый поршневой 8-клапанный двигатель c рабочим объемом до 1,8 литра и за все время производства устанавливаемый на BMW 3 серии (E30 и E36) и на 5 серии E34.
После обширного предварительного тестирования, которое главным образом касалось конфигурации головки цилиндра и камеры сгорания – был разработан окончательный проект 4-цилиндрового мотора БМВ М40. Производство силового агрегата стартовало в середине 1987 года на заводе BMW Штайр (Steyr) и продолжалось до 25 апреля 1994 года. Всего было произведено 838 290 единиц двигателей.
Это мотор с ременным приводом SOHC, алюминиевой головкой и блоком из серого чугуна стал заменой для двигателя M10. Все крепежные отверстия под несущую раму двигателя расположены на жестких участках блока.
Стоит отметить, что силовой агрегат М10 в свою очередь, более 25 лет устанавливался на самые разные модели BMW и внес свой вклад в формирование положительного имиджа автомобилей компании.
Важные изменения в двигателе M40 по сравнению с мотором M10
- более высокая производительность;
- более благоприятная кривая крутящего момента;
- улучшена работа механики;
- удобное техническое обслуживание и сервис;
- компактная конструкция;
- высокая экономичность;
От своего предшественника двигатель М40 отличается прежде всего повышенным крутящим моментом, в диапазоне низких и средних частот вращения.
Кроме того, он обладает большей мощностью и при разработке особое внимание уделялось простоте ухода и технического обслуживания.
При большей жесткости удалось добиться на 10% меньшей массы, чем у мотора М10. Цилиндры залиты в блок, а межцилиндровое расстояние составляет 91 мм.
Блок цилиндра M40
Модификации
Мотор БМВ М40 выпускался в двух вариантах: объем 1,6 и 1,8 литра. Прямым преемником был двигатель BMW M43, однако в 1989 году компания BMW выпустила двигатель M42.
Двигатель BMW M40B16
1,6-литровый двигатель вначале устанавливался в паре с Bosch Motronic 1.3 на BMW E30 316i (седан, купе и универсал) и выпускался с 1988 года.
С 1991 года с цифровой электронной системой управления двигателем DME, менее мощная версия мотора М40Б16 была установлена на BMW E36 316i (седан, купе, туринг, седан-кабриолет и компакт).
Двигатель BMW M40B18
М40Б18 был основан на 1,6-литровом M10, но шатуны были позаимствована от 2,7-литрового M20.
Для BMW E30 318i система впрыска топлива устанавливалась Bosch Motronic 1.3, для E36 318i – Motronic 1.7. В 1991 году на E34 518i была установлена новая система управления двигателем – Digitale Motor Elektronik (Bosch-Motronic).
Характеристики двигателя BMW M40
| M40B16 | M40B18 | |
| Объем, см.куб | 1596 | 1796 |
| Диаметр цилиндра/ход поршня, мм | 84/72 | 84/81 |
| Степень сжатия, :1 | 9,1 | 8,8 |
| Мощность (без катализатора), л.с. (кВт)/об.мин | 102 (75) 5500 | 116 (85)/5500 |
| Мощность (с катализатором), л.с. (кВт)/об.мин | 100 (73) 5500 | 113 (83)/5500 |
| Крутящий момент (без катализатора), Нм/об.мин | 143/4250 | 165/4250 |
| Крутящий момент (с катализатором), Нм/об.мин | 141/4250 | 162/4250 |
| Допустимая максимальная частота вращения, об/мин | 6200 | 6200 |
| Допустимая длительная частота вращения, об/мин | 6000 | 6000 |
| Впрыск топлива | Bosch Motronic 1.3/DME | Motronic 1.7/DME |
| Номинальное значение компрессии, миним. бар | 10-11 | 10-11 |
| Вес мотора, кг. | 134 | 134,5 |
Структура двигателя BMW M40
Коленчатый вал литой и имеет 8 противовесов. Коренные подшипники имеют диаметр 60 мм, диаметром шатунных подшипников 45 мм.
Коленчатый вал мотора M40
Ход поршня составляет 81 мм, длина шатуна 135 мм. Поршни имеют диаметр 84 мм, а поршневой палец 22 мм.
Гаситель крутильных колебаний свободен в осевом направлении и объединяет в себе инкрементальный венец для датчика системы управления мотором и клиноременный шкив для привода агрегатов.
Чашеобразный маховик выполнен из чугуна с шаровидным графитом и имеет на 30 % большой момент инерции. Благодаря этому обеспечивается плавность кривой крутящего момента.
Головка блока цилиндров была полностью переработана. Она выполнена из кокильного литья по принципу горизонтального протока. Клапаны расположены под углом 14º друг к другу.
Головка блока цилиндров двигателя BMW M40
На впускной стороне используются клапаны диаметром 42 мм, на выпускной стороне установлены клапаны диаметром 36 мм. Оба оснащены сдвоенными пружинами и управляются распределительным валом через коромысла, опирающиеся на гидрокомпенсаторы зазора.
Клапаны двигателя BMW M40
Распределительный вал изготовлен из отбеленного чугуна, состоит из 5 опор и приводится в движение через зубчатый ремень.
Распределительный вал двигателя M40
При гидравлической компенсации зазора в клапанах внутренний поршень опирается на масляную подушку в камере высокого давления. Этот поршень снабжается смазкой через отверстие для подачи масла. Шаровой клапан предотвращает обратный сток масла из камеры высокого давления в питательную камеру.
Гидравлический компенсатор зазора клапанов не требует обслуживания.
Подача масла осуществляется дуоцентрическим насосом, приводимым в действие через внутренний ротор непосредственно от коленчатого вала. Корпус масляного насоса и система регулирования давления масла интегрированы в крышку корпуса распределительного механизма. Максимальное давление масла составляет 4 бар.
Разбрызгивающий трубопровод, расположенный над распределительным валом, обеспечивает смазку зоны между распределительным валом и коромыслами. Через сопла в постелях коренных подшипников коленчатого вала впрыскивается масло, охлаждающее днища поршней.
Циркуляции масла в моторе M40
Для увеличения простоты обслуживания, сбоку на корпусе распределительного механизма в вертикальном положении установлен масляный фильтр. Сменный элемент масляного фильтра доступен сверху.
Сливная пробка, совмещенная с центральным винтом, предотвращает вытекание масла из корпуса фильтра при выключенном двигателе.
При замене фильтра сливная пробка открывается путем отпускания центрального винта. Следовательно, при замене масла с фильтром сначала всегда необходимо слить масло через сливное отверстие из корпуса фильтра в масляный поддон.
Затем все масло может быть слито из масляного поддона.
Схема циркуляции масла в моторе M40
Водяной насос расположен в крышке корпуса распределительного механизма и приводится в действие клиновым ремнем от коленчатого вала.
Термостат с температурой открытия в 88°C расположен в передней части головки блока цилиндров. Общий объем системы, в том числе и обогревательного контура составляет 6 литров.
Циркуляция охлаждения в двигателе M40
Для лучшей производительности охлаждения, радиатор поперечного потока был выбран с системой бокового потока.
Расширительный бачек расположен в боковой части радиатора.
Для предохранения системы охлаждения от слишком высокого рабочего давления на пробке радиатора имеется клапан избыточного давления. Он управляется давлением на входе радиатора.
Радиатор двигателя M40: 1 – расширительный бачек; 2 – клапан избыточного давления;
Верхняя часть впускного коллектора с дроссельной заслонкой в двигателе М40
Впускной коллектор мотора M40 с топливными форсунками
За счет использования системы впуска, состоящей из двух частей, у которой длина впускной трубы составляет 465 мм, а диаметр равен 40 мм, удалось добиться более благоприятного характера изменения крутящего момента, прежде всего в диапазоне низких и средних частот вращения.
Диаметр дроссельной заслонки составляет 55 мм.
Привод холостого хода обеспечивает резервное копирование при остановке или при выключении питания через регулируемую скорость потока воздуха обеспечивая аварийный запуск.
Привод холостого хода двигателя M40
Проблемы двигателя BMW M40
Характерными неисправностями моторов M40 является:
- ремень ГРМ. В этом моторе в отличии от M20 он тоньше и уже. При обрыве ремня, клапаны гнутся на (до) 50%, возможна пробивка поршней и появление трещин в головке блока цилиндров;
- ГБЦ. В основном изнашивается головка, в результате чего появляется стук;
- масляное голодание. В результате, повышенный износ всех трущихся деталей двигателя, что приведет в конечном результате к преждевременному ремонту мотора;
- снижение пропускной способности топливных форсунок связанные с их загрязнением. В результате происходит провал при резком открытии дроссельной заслонки;
- неравномерная и неустойчивая работа при холостом ходе. Возможная причина возникновения из-за заедания РДВ, сбой регулировки дросселя или подсосе воздуха;
- система охлаждения. Износ пластиковых фланцев, в результате чего появляется утечка антифриза, что ведет к перегреву;
- увеличение расхода топлива и нестабильная работа двигателя. Причина возникновения этой весьма частой проблемы кроется в неисправности лямбда-зонда;
Рекомендация – заменять ремень при каждых 40 000 км пробега одновременно с роликом и заливать вовремя, и только качественное масло. И пока компания BMW не устанавливает под капот своих автомобилей вечный двигатель, то Вам придется следить, и правильно ухаживать за мотором своего баварского любимца, в результате – он прослужит Вам долго.
Двигатель BMW M40 был заменен на двигатель M43 и M42.
БМВ Е36: тюнинг и технические характеристики. Двигатель БМВ Е36. Двигатель BMW M40: описание и характеристики Бмв 318 е36 1993г м40 рулевое управление
Характеристики двигателя М40В18
Надежность, проблемы и ремонт двигателя БМВ М40Б18
Первый рядный четырехцилиндровый двигатель семейства М40, старший брат , разработанный в 1987 году в качестве замены устаревшей серии М10. В основе двигателя чугунный блок цилиндров, накрытый 8-клапанной головкой с одним распределительным валом и гидрокомпенсаторами (регулировка клапанов на М40 не требуется). Диаметр впускных клапанов 42 мм, выпускных 36 мм. Характеристики распредвалов БМВ М40: фаза 244/244 подъем 10.6/10.6 мм.
В приводе ГРМ используется ненадежный ремень, требующий постоянного контроля и замены вместе с роликом, в среднем, раз в 40 тыс. км. При несерьезном отношении к данной проблеме, возрастает риск обрыва ремня ГРМ и загиба клапанов.
Данный мотор использовался на автомобилях БМВ с индексом 18i.
Параллельно M40B18, с 1989 года выпускалась и более мощная версия 1.8 литрового двигателя — , для спортивных 18i.
В 1992 году вышел сменщик М40-го движка, им стал обновленный .
Проблемы и недостатки двигателей БМВ М40Б18
1. Стук двигателя. Зачастую вина различных шумов М40 лежит на изношенном распредвале, коромыслах и гидрокомпенсаторах. Проверяйте.
2. Плавают обороты. Проверяйте воздуховод на ДМРВ на предмет целостности, возможно имеется подсос воздуха. Далее осматриваем ДМРВ, лямбда-зонд, состояние дроссельной залонки и КХХ. Помимо того, проблема оборотов М40 скрывается и в затрудненном вращении распредвала.
3. Провалы при разгоне. Основная причина тупости двигателя это форсунки, скорей всего они требуют чистки.
4. Перегрев. Поиск причины нужно начать с осмотра состояния радиатора, помпы, термостата, проверки системы охлаждения на наличие пробок, проверки состояния пластмассовых трубок системы охлаждения.
5. Не заводится. Ищите проблему в бензонасосе, свечах, высоковольтных проводах, катушке зажигания.
Не забываем и про всем известную проблему с не слишком надежным ремнем ГРМ, описанную выше. Добавим к этому возраст моторчика и на выходе получим не самое удачное приобретение.
Сам по себе двигатель БМВ М40 надежен, его ресурс составляет около 300 тыс. км, в некоторых случаях возможно и больше. Тем не менее, практически все BMW M40B18 на сегодняшний день перешагнули эту отметку и беспроблемной эксплуатации, скорей всего, можно забыть.
На смену надежному и простому долгожителю M10 пришел новый бензиновый четырехцилиндровый двигатель BMW M40. Предназначение двигателя было, в первую очередь, для автомобилей BMW 3-й серии. Он обновил подкапотное пространство автомобиля BMW в кузове E30. Однако, позже, мотор нашел применение и в 5-х. Любители быстрой езды отмечают маломощность двигателя для автомобилей БМВ пятой серии, которая тяжелее троек. Выпуск ограничился только двумя объемами – 1.6 и 1.8 литра. Первый двигатель M40 сошел с конвейера в 1987 году, а производство мотора продолжалось до 1995 года. От предшественника он получил в наследство чугунный блок цилиндров (отлит из серого чугуна). Имеется возможность расточки цилиндров под ремонтные размеры. Восемь противовесов балансируют работу полнотелого коленчатого вала. Привод газораспределительного механизма стал ременным, а регулировку тепловых зазоров осуществляют масляные гидрокомпенсаторы. Новинка стала значительно тише в работе по сравнению со своим старшим братом. Привод водяного насоса охлаждения осуществляется от зубчатого ремня ГРМ. Для уменьшения нагрева выпускные клапана двигателя заполнены натрием. Масляный насос шестеренчатого типа, приводится во вращение от коленчатого вала двигателя. Головка блока цилиндров выполнена из алюминия. Распределительный вал один на 4-е цилиндра, управляет 8-ю клапанами. Нажатие кулачка на гидрокомпенсатор происходит не прямым контактом, а через коромысло. Впускной коллектор из металла. Система вентиляции картера естественная. Простота конструкции и доступность ремонта завоевала своих поклонников. Относительная экономичность по сравнению с остальными моторами БМВ стала еще одним важным фактором при выборе автомобиля. Несмотря на 4-е цилиндра бодрость набора оборотов присутствует. Карбюратор заменен инжекторной системой, что еще более подтверждает экономичность и резвость небольшого двигателя. Владельцы отмечают очень хорошую приемистость для 4-х цилиндрового двигателя. Маховик на коленчатом валу монолитный. Восьми лопастный вентилятор охлаждения радиатора приводится в движение через вискомуфту. Система зажигания распределенная. Вес двигателя M40 составляет около 81 кг.
Проблемы
Что касается особенностей, то следует следить за состоянием ремня ГРМ. Он тоньше и выглядит более хлипковато, чем у шестицилиндрового двигателя M20 . Обрыв может привести не только к погнутости клапанов, но и к поломке поршней. Клапана обычно все не гнет, половина может остаться неповрежденными. Рекомендуется заменять ремень ГРМ не позднее 40 тыс.км. вместе с роликом. Двигатель M40 имеет не совсем удачную систему смазки в головке блока цилиндров. Недостаток масла приводит к преждевременному износу гидрокомпенсаторов и коромысел. Цоканье клапанов под капотом автомобиля – распространенная проблема двигателя. Трещины воздуховода между дросселем и расходомером воздуха – частая неисправность двигателей BMW M40. Пластиковые фланцы системы охлаждения со временем приходят в негодность и начинают пропускать антифриз. Потеря охлаждающей жидкости ведет к неизбежному перегреву. Нестабильная работа и повышенный расход топлива могут быть следствием неисправности лямбда-зонда, что встречается весьма часто. Типичные проблемы распределенного зажигания – это неисправные свечи, высоковольтные провода, катушка зажигания и другие. Износ сопряжения кулачок-рокер со временем неизбежен. Проявляется в первую очередь на высоких оборотах, когда происходит отключение цилиндра. Неустойчивая работа может быть вызвана подсосом воздуха через состарившиеся уплотнения. Использование некачественного масла становится причиной смолянистых отложений на масляных каналах деталей и узлов. Масленое голодание приводит к преждевременному капитальному ремонту или замене детали. Синий дым из выхлопной трубы и повышенный расход масла может быть из-за износа маслосъемных колпачков клапанов ГРМ. Длительность производства подтверждает надежность четырехцилиндрового двигателя и заслуженное доверие среди покупателей автомобиля.
Двигатель M40B16
Имеет объем 1596 куб.см. Выпускался с мощностью 100 и 102 л.с. Система впрыска Motronic в 1991 году для кузова E36 была изменена на более новую. Диаметр цилиндра составляет 84 мм, а ход поршня – 72 мм.
Двигатель M40B16 устанавливается на следующие автомобили:
- 1988-1994 BMW 316i (кузов E30)
- 1990-1994 BMW 316i (кузов E36)
Двигатель M40B18
Объем мотора – 1796 куб.см. Мощность двигателя -113 л.с. Для кузова E36 отличался только системой впрыска. Диаметр цилиндра, как у и мотора 1.6 литра, 84 мм, а ход поршня увеличен до 81 мм.
Двигатель BMW M40
- Двигатели
- BMW
- M40
Серия бензиновых двигателей БМВ М40 на 1.6 и 1.8 литра производилась с 1987 по 1994 годы и ставилась на самые массовые модели концерна того времени: 5-Series E34, 3-Series E30 и E36. Существовала 16-клапанная версия 1.8-литрового мотора под собственным индексом M42B18.
- Характеристики
- Расход
- Применение
- Поломки
Технические характеристики моторов серии BMW M40
| Точный объем | 1596 см³ |
| Система питания | инжектор |
| Мощность двс | 100 — 102 л.с. |
| Крутящий момент | 141 — 143 Нм |
| Блок цилиндров | чугунный R4 |
| Головка блока | алюминиевая 8v |
| Диаметр цилиндра | 84 мм |
| Ход поршня | 72 мм |
| Степень сжатия | 9.0 |
| Особенности двс | нет |
| Гидрокомпенсаторы | да |
| Привод ГРМ | ремень |
| Фазорегулятор | нет |
| Турбонаддув | нет |
| Какое масло лить | 4.0 литра 5W-30 |
| Тип топлива | АИ-92 |
| Экологический класс | ЕВРО 1 |
| Примерный ресурс | 275 000 км |
| Точный объем | 1795 см³ |
| Система питания | инжектор |
| Мощность двс | 113 — 115 л.с. |
| Крутящий момент | 162 — 165 Нм |
| Блок цилиндров | чугунный R4 |
| Головка блока | алюминиевая 8v |
| Диаметр цилиндра | 84 мм |
| Ход поршня | 81 мм |
| Степень сжатия | 8.8 |
| Особенности двс | нет |
| Гидрокомпенсаторы | да |
| Привод ГРМ | ременной |
| Фазорегулятор | нет |
| Турбонаддув | нет |
| Какое масло лить | 4.0 литра 5W-30 |
| Тип топлива | АИ-92 |
| Экологический класс | ЕВРО 1 |
| Примерный ресурс | 300 000 км |
Онлайн-мануал для этого двигателя на русском языке находится на сайте BMWcats
BLOG
Много интересной информации по этому агрегату выкладывают в блогах на Драйве
ARTICLE
Процедура замены ремня детально с фотографиями описана на портале BMWguides
Расход топлива двс БМВ М 40
На примере BMW 316i 1990 года с механической коробкой передач:
| Город | 10.4 литра |
| Трасса | 6.2 литра |
| Смешанный | 8.6 литра |
Аналогичные двигатели других производителей:
На какие автомобили ставили двигатель М40 1.6 — 1.8 l
| 3-Series E30 | 1987 — 1994 |
| 3-Series E36 | 1990 — 1994 |
| 5-Series E34 | 1989 — 1994 |
Недостатки, поломки и проблемы М40
Самая известная проблема двигателя в ускоренной выработке кулачков распредвала
Ремень ГРМ с роликом нуждается в замене раз в 40 000 км, при обрыве клапана гнет
Форсунки тут загрязняются быстро, мотор начинают тупить, появляются провалы тяги
Причина плавающих оборотов обычно в подсосе воздуха, загрязнении дросселя, КХХ
По вине износа пластиковых фланцев падает уровень антифриза и двс перегревается
ГБЦ BMW M40 (микро видео)
