Система смазки предназначена для подачи смазочного масла к трущимся частям двигателя, что уменьшает их трение и прежде­временный износ, а также для частичного отвода тепла, выделяе­мого при трении. В некоторых двигателях систему смазки можно использовать для охлаждения поршней; она обеспечивает работу сервомоторов системы регулирования и автоматизации. Надежная и качественная работа системы смазки во многом определяет моторесурс двигателя.

В современных дизелях применяют принудительную, циркуля­ционную и смешанную системы смазки.

Смазку под давлением используют в мощных тронковых и во всех крейцкопфных двигателях для подшипников коленчатого и распределительного валов, подшипников приводов навешанных вспомогательных механизмов и поршневой головки шатуна. Смазка цилиндровых втулок и поршней осуществляется специаль­ным насосом высокого давления— лубрикатором. Применение лубрикаторов позволяет использовать специальные сорта масел и обеспечивает регулирование количества подаваемого масла.

Смешанная система смазки состоит из смазки под давлением и смазки цилиндров, осуществляемой разбрызгиванием масла, стека­ющего с рамовых и мотылевых подшипников. Смазка разбрызги­ванием малоэффективна, режим смазки неустойчив, так как зави­сит от частоты вращения двигателя. Масло быстро стареет, его расход возрастает. Такую смазку применяют только в тропковых двигателях при диаметре цилиндра не более 400 мм.

В состав ситемы смазки входят: масляный насос, фильтры, сточная цистерна (циркуляционная, резервный масляный насос, сепаратор и трубопроводы, связывающие отдельные элементы си­стемы.

Различают две системы циркуляционной смазки: с «мокрым» и «сухим» картером. В системе с мокрым картером отработавшее масло собирается в поддоне фундаментной рамы, а в системе с сухим картером — в отстойнике, обычно находящемся вне двига­теля.

На рис. 175 показана схема системы циркуляционной смазки с сухим картером. Откачивающий масляный насос 11 забирает через приемную сетку 12 масло из картера двигателя и направ­ляет его через спаренный масляный фильтр грубой очистки 10 и маслоохладитель 8 в цистерну 4, откуда масло основным масля­ным насосом 3 по маслопроводу 1 нагнетается к трущимся частям двигателя. Постоянное давление масла в системе поддерживается перепускным клапаном 14. Терморегулятор 7 автоматически под­держивает постоянную температуру масла. Регулирование темпе­ратуры масла осуществляется перепуском его части помимо холо­дильника по трубе 6. Для уменьшения пенообразования в картере и в масляной цистерне 4 смонтирована сетка 13. Цистерна 4 обо­рудована указателем уровня и переливной трубой 5. В системе предусмотрена постановка фильтра тонкой очистки 2 для лучшей очистки масла. Через фильтр тонкой очистки непрерывно прохо­дит 10—15% общего количества прокачиваемого масла. Перед пуском двигателя он прокачивается ручным масляным насосом 9 контроль за работой масляной системы осуществляется по показа­ниям манометров М и термометров Т. На рис. 176 показана прин­ципиальная схема масляной системы с мокрым картером.

Масляные цистерны свежего масла, отработавшего и расход­ные оборудуют и располагают аналогично топливным.

Масляные насосы циркуляционной системы смазки обычно выполняют шестеренными или винтовыми. Схема реверсивного ше­стеренного насоса изображена на рис. 177. Насос имеет золотники, обеспечивающие подачу масла независимо от направления вращения. Роль золотников выполняют оси шестерен, в которых выфрезерованы каналы, связывающие всасывающий патрубок насоса при переднем ходе с полостью А, при заднем — с полостью Б, а нагнетательный — соответственно с полостью Б или полостью А.

Лубрикаторы представляют собой многоплунжерные насосы высокого давления, они служат для подачи смазки к цилиндровым втулкам. На рис. 178 показан лубрикатор мощного судового крейцкопфного двигателя. Кулачковый вал лубрикатора получает вращение от распределительного вала через зубчатую передачу. При вращении вала 14 кулачковая шайба 13 воздействует на плунжер 1 , перемещая его влево — осуществляется ход нагнетания. Открываются шариковые нагнетательные клапаны 4 и капля масла по струне 5 поступает в нагнетательный трубопровод 8. Для наблюдения за подачей масла служит стеклянная трубка 6, запол­ненная соленой водой. Всасывающий ход плунжера осуществля­ется под действием пружины 2, при этом всасывающие шариковые клапаны 3 открываются и масло из бачка 11 поступает в насосное пространство А. Ход плунжера, а следовательно, и подача масла регулируется винтом 9 и рычагом 12. Винт 7 служит для стопорения регулировочного винта 9. Масло и бачок заливается через сетку 10.

Маслоохладители выполняют в основном трубчатого типа. Охлаждающая вода протекает по трубкам, а масло омывает трубки снаружи. Для увеличения пути движения масла внутри корпуса маслоохладителя устанавливают перегородки. Трубки за­крепляют в трубных досках развальцовкой.

Читать еще:  Toyota vista неисправность двигателя

Электрическая схема двигателя смазки

Система смазки обеспечивает непрерывную подачу масла к трущимся поверхностям деталей дизеля для уменьшения трения и отвода от них тепла. Доброкачественная смазка имеет решающее значение для надежной и безотказной работы двигателя в течение длительного времени.

В двигателях внутреннего сгорания наибольшее распространение получила циркуляционная система смазки под давлением и смазка разбрызгиванием. Только в неответственных и малонагружен-ных деталях допускается смазка капельная и индивидуальная при помощи масленок для густой смазки (солидол).

Рекламные предложения на основе ваших интересов:

Циркуляционная система смазки является наиболее совершенной. При этой системе масло непрерывным потоком под давлением подается к трущимся деталям, циркулируя по замкнутому контуру.

Система смазки разбрызгиванием применяется чаще всего для подачи масла к рабочей поверхности цилиндра и к втулке верхней головки шатуна.

На рис. 3 приведена схема циркуляционной масляной системы дизеля NVD -24. В масляную систему входят шестеренчатый насос, масляный фильтр, холодильник, маслосборник с приемной сеткой, ручной прокачивающий насос, контрольно-измерительные приборы (манометры и термометры) и трубопровод.

Из картера горячее масло стекает в расположенный под дизелем маслосборник, откуда через приемную сетку, холодильник и фильтр шестеренчатым насосом нагнетается в распределительную трубу или непосредственно в подшипники. Труба расположена вдоль дизеля, от нее по трубкам масло подводится к коренным подшипникам. Из подшипников по сверлениям в коленчатом валу масло подается в шатунные подшипники, а потом по трубке, прикрепленной к стержню шатуна, — на смазку поршневых пальцев. Рабочие поверхности цилиндров смазываются маслом, которое разбрызгивается деталями кривошипно-шатунного механизма. У некоторых типов дизелей отсутствует отдельный маслосборник, так как масляным резервуаром служит сам картер дизеля.

Шестеренчатый насос установлен на передней крышке дизеля и приводится в движение от коленчатого вала. Он обеспечивает циркуляцию масла в масляной системе дизеля во время работы.

Для предотвращения чрезмерного повышения давления масла в системе на крышке насоса установлен редукционный клапан. Масло, которое нагрелось в процессе эксплуатации, охлаждается в холодильнике. Чаще всего применяется холодильник поверхностного типа. В нем масло охлаждается циркулирующей под действием насоса водой, проходящей через трубки.

Представленный на рис. 3 холодильник состоит из цилиндрического сварного корпуса с патрубками для подвода и отвода масла, двух чугунных крышек с патрубками для подвода и отвода охлаждающей воды и охлаждающего элемента, состоящего из двух трубных коллекторов.

Для заполнения масляной системы дизеля перед пуском служит ручной прокачивающий насос.

Система смазки

Система смазки (другое наименование смазочная система) предназначена для снижения трения между сопряженными деталями двигателя. Кроме выполнения основной функции система смазки обеспечивает охлаждение деталей двигателя, удаление продуктов нагара и износа, защиту деталей двигателя от коррозии.

Система смазки двигателя включает поддон картера двигателя с маслозаборником, масляный насос, масляный фильтр, масляный радиатор, которые соединены между собой магистралями и каналами.

Поддон картера двигателя предназначен для хранения масла. Уровень масла в поддоне контролируется с помощью щупа, а также с помощью датчика уровня и температуры масла.

Масляный насос предназначен для закачивания масла в систему. Масляный насос может приводиться в действие от коленчатого вала двигателя, распределительного вала или дополнительного приводного вала. Наибольшее применение на двигателях нашли масляные насосы шестеренного типа.

Масляный фильтр служит для очистки масла от продуктов износа и нагара. Очистка масла происходит с помощью фильтрующего элемента, который заменяется вместе с заменой масла.

Для охлаждения моторного масла используется масляный радиатор. Охлаждение масла в радиаторе осуществляется потоком жидкости из системы охлаждения.

Давление масла в системе контролируется специальным датчиком, установленным в масляной магистрали. Электрический сигнал от датчика поступает к сигнальной лампе на приборной панели. На автомобилях также может устанавливаться указатель давления масла.

Датчик давления масла может быть включен в систему управления двигателем, которая при опасном снижении давления масла отключает двигатель.

На современных двигателях устанавливается датчик уровня масла и соответствующая ему сигнальная лампа на панели приборов. Наряду с этим, может устанавливаться датчик температуры масла.

Читать еще:  Двигатель автомобиля что где находится

Для поддержания постоянного рабочего давления в системе устанавливается один или несколько редукционных (перепускных) клапанов. Клапаны устанавливаются непосредственно в элементах системы: масляном насосе, масляном фильтре.

Принцип действия системы смазки

В современных двигателях применяется комбинированная система смазки, в которой часть деталей смазывается под давлением, а другая часть – разбрызгиванием или самотеком.

Смазка двигателя осуществляется циклически. При работе двигателя масляный насос закачивает масло в систему. Под давлением масло подается в масляный фильтр, где очищается от механических примесей. Затем по каналам масло поступает к коренным и шатунным шейкам (подшипникам) коленчатого вала, опорам распределительного вала, верхней опоре шатуна для смазки поршневого пальца.

На рабочую поверхность цилиндра масло подается через отверстия в нижней опоре шатуна или с помощью специальных форсунок.

Остальные части двигателя смазываются разбрызгиванием. Масло, которое вытекает через зазоры в соединениях, разбрызгивается движущимися частями кривошипно-шатунного и газораспределительного механизмов. При этом образуется масляный туман, который оседает на другие детали двигателя и смазывает их.

Под действием сил тяжести масло стекает в поддон и цикл смазки повторяется.

На некоторых спортивных автомобилях применяется система смазки с сухим картером. В данной конструкции масло храниться в специальном масляном баке, куда закачивается из картера двигателя насосом. Картер двигателя всегда остается без масла – «сухой картер». Применение данной конструкции обеспечивает стабильную работу системы смазки во всех режимах, независимо от положения маслозаборника и уровня масла в картере.

Система смазки двигателя

Она служит для подвода масла к трущимся поверхностям. Смазка уменьшает трение и износ деталей двигателя, охлаждает и очищает поверхности от продуктов износа.

Система смазки двигателя автомобиля комбинированная — под давлением и разбрызгиванием. Под давлением смазываются наиболее нагруженные трущиеся детали: коренные и шатунные подшипники коленчатого вала, опорные подшипники распределительного вала и подшипники вала привода масляного насоса. Разбрызгиванием смазываются стенки цилиндров, поршни, поршневые кольца, поршневые пальцы, детали газораспределительного механизма, его привода и другие детали.

Масла, используемые для двигателя: летние М-12Г1, М-12ГИ; зимние М-8Г1, М-8ГИ; всесезонные М-6310Г1, М-10ГИ.

Система смазки включает в себя: масляный поддон, масляный насос с редукционным клапаном и маслоприемником, масляный фильтр, маслопроводы (каналы в головке и блоке цилиндров, коленчатом и распределительном валах), заливную горловину и указатель уровня масла.

Рис. 6. Принципиальная схема системы смазки двигателя:

1 — поддон картера: 2 — маслопрнемник; 3 — масляный насос; 4 — редукционный клапан; 5 — масляный Фильтр: 6 — масляная магистраль; 7 — масляные каналы; 8 — валик привода насоса; 10 — центральный клапан распределительного вала; 11 — заливная горловина; 12 — распределительный вал. 13 — коленчатый вал; 14 — маслоизмерительный стержень.

Принципиальная схема системы смазки двигателя автомобиля «Нива» ВАЗ-2121 показана на рис. 6. Масло заливается в поддон 1 через горловину 11, его количество контролируется специальным стержнем 14, конец которого находится в масляной ванне. При работе двигателя масло забирается из поддона насосом 3 через маслоприемник 2 и по приемному каналу в блоке цилиндров подается в фильтр 5, который включен в масляную магистраль 6 последовательно. Из фильтра масло через магистраль 6 и канал 7 в блоке цилиндров под давлением поступаем соответственно к коренным подшипникам коленчатого вала 13 и подшипнику валика привода масляного насоса 8. Максимальное давление масла, создаваемое насосом, ограничивается редукционным клапаном 4, установленным в масляном насосе. При засорении фильтра 5 масло поступает и масляную магистраль, минуя фильтр, через перепускной клапан, который установлен в фильтре. От коренных подшипников масло через внутренние каналы коленчатого вала подается к шатунным подшипникам и от них через отверстия в нижних головках шатунов разбрызгивается на стенки цилиндров. Поршневые кольца и поршневые пальцы смазываются маслом, снимаемым со стенок цилиндров, и масляным туманом, находящимся внутри двигателя. К центральному опорному подшипнику распределительного вала 12 масло из фильтра под давлением поступает через магистраль 6 и канал 9. Поступившее масло через канавку в опоре попадает в центральный канал 10 распределительного вала и из него к другим опорным подшипникам и кулачкам вала. Звездочка и цепь привода распределительного вала смазываются маслом, вытекающим из переднего опорного подшипника вала. Стержни клапанов, направляющие втулки и другие детали клапанов смазываются маслом, разбрызгиваемым механизмами двигателя при их работе. Отработавшее масло стекает в поддон картера Давление масла в системе контролируется электрическим манометром и контрольной лампой, датчики которых установлены на блоке цилиндров двигателя.

Читать еще:  Что такое задросселированный двигатель

Масляный поддон (см. рис. 2) является резервуаром для масла. Он закрывает двигатель снизу, и в нем происходит охлаждение масла. Масляный поддон стальной, штампованный. Внутри поддона имеются вертикальные и горизонтальные перегородки, уменьшающие колебания масла при движении автомобиля. Поддон крепится к нижнему торцу блока цилиндров (к картеру) через уплотнительную прокладку. Он имеет резьбовое отверстие с пробкой, предназначенное для слива масла.

Масляный насос (рис. 7) подает масло под давлением к трущимся поверхностям. Масляный насос шестеренчатого типа, односекционный. К корпусу 7 насоса через крышку 6 прикреплен маслоприемный патрубок.2 с фильтрующей сеткой 1 и редукционным клапаном 5. Ведущая шестерня 10 напрессована на ведущем вале 9 насоса. Ведомая шестерня 11 свободно вращается на оси, запрессованной в корпусе масляного насоса. При вращении шестерен создается разрежение, и масло через фильтрующую сетку и патрубок-поступает под крышку 6 насоса и через отверстие 12 в крышке в полость разрежения корпуса насоса. Масло, заполняющее впадины между зубьями шестерен, переносится в полость нагнетания, а оттуда поступает в приемный канал блока цилиндров двигателя. При повышении давления масла в системе смазки более 4,5 кГс/см 2 (0,45 МПа) редукционный клапан 5 открывается, перепуская при этом часть масла из полости нагнетания в маслоприемный патрубок 2, и давление в системе не повышается. Ведущему валу насоса передается вращение с помощью шестерни от вала привода масляного насоса, который приводится цепной передачей от коленчатого вала двигателя.

Рис. 7. Масляный насос:
1 — фильтрующая сетка; 2 — маслоприемный патрубок: 3 — шайба; 4 — пружина; 5 — редукционный клапан; 6 — крышка; 7 — корпус; 8 — ось; 9 — ведущий вал; 10 — ведущая шестерня; 11 — ведомая шестерня; 12 — отверстие.

Масляный фильтр очищает масло от твердых частиц (продуктов износа трущихся деталей, от нагара и т. п.), так как они вызывают . повышенный износ деталей и засоряют масляные магистрали. Масляный фильтр полнопоточный (пропускает все нагнетаемое. масло), неразборный с перепускным клапаном. Его фильтрующий элемент бумажный со специальной вставкой из вискозного волокна. Нагнетаемое насосом масло поступает в фильтр, проходит через поры фильтрующего элемента, очищается в нем и выходит в масляную магистраль блока цилиндров. Вставка фильтрующего элемента очищает масло при пуске холодного двигателя, когда оно не может пройти через бумажный фильтрующий элемент. При сильном загрязнении фильтра, а также при повышенной вязкости масла (при низких температурах) открывается перепускной клапан масляного фильтра, и неочищенное масло из фильтра поступает в масляную магистраль.

Вентиляция картера двигателя служит для удаления картерных газов, которые состоят из горючей смеси и продуктов сгорания, разжижают масло и образуют в нем смолистые вещества и кислоты. Кроме того, они повышают давление в картере двигателя и вызывают утечку масла через уплотнения.

Система вентиляции картера двигателя (рис. 8) закрытого типа. Она обеспечивает за счет разрежения во впускном трубопроводе принудительное удаление картерных газов в цилиндры двигателя на догорание. При работе двигателя картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора при холостом ходе и малых нагрузках двигателя газы поступают через шланг 2 и-золотник 1 под дроссельную заслонку карбюратора. При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр. В маслоотделителе 7 из газов выделяется масло, которое по трубке 8 стекает в масляный поддон. Пламегаситель 5 исключает проникновение пламени в картер двигателя при вспышках в карбюраторе.

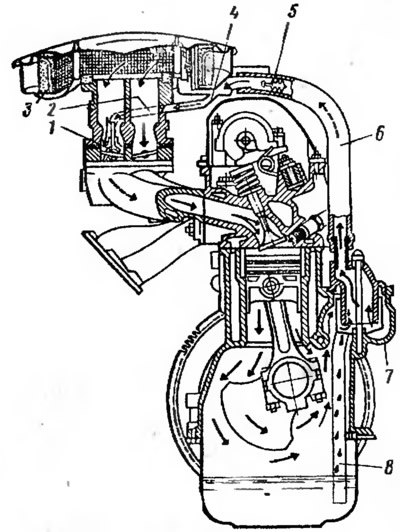

Рис. 8. Система вентиляции картера двигателя:
