Электрическое обозначение двигателей на принципиальных электрических схемах

Графическое обозначение электрических элементов на схеме ГОСТ

Чертежи и схемы электроустановок нужны для прочтения электромонтерами, электриками. В техническом документе есть схематические сведения о размерах, форме, составе электрооборудования. Для чтения нужно знать распространенные условные обозначения на электрических схемах, которыми показывают на чертеже выключатели, автоматы, двигатели, выпрямители и другие электроэлементы.

  1. Виды электрических схем
  2. Графические обозначения
  3. Буквенные обозначения

Виды электрических схем

Электросхема — это технический чертеж, составленный с помощью условных знаков, применяемых для условных деталей оборудования. Расшифровка дает представление о комплекте элементов в схеме и взаимодействия между ними. Для обозначения самой схемы, в отличие от других чертежей, применяют букву Э. Правила расшифровки приведены в ГОСТ 2.702 – 2011 и ГОСТ 2.708 – 81.

Разновидности электросхем:

  • Структурные. Их составляют в процессе проектирования, отображают главные составляющие системы (линии электропроводки, трансформаторы, распределительный узлы). Такая разновидность дает общее понятие о функционировании установки.
  • Функциональные. Содержат общие схемы, показывающие взаимосвязь между комплектующими объекта, раскрывающие сущность электроустановки. Стандарты в этих схемах действуют условно, применимы общие нормы оформления технологических документов.
  • Принципиальные. Показывают все магнитные, электрические и электромагнитные электросвязи между элементами, характеристики компонентов. Для этих схем есть много стандартов касательно оформления, условного обозначения на чертежах.
  • Монтажные. Чертежи содержат информацию о месте расположения элементов снаружи и внутри установки. С помощью графических изображений можно изготовить оборудование с учетом правильного их взаимодействия. Применяют общие требования к обозначениям.

Графические обозначения

Любая электроустановка работает в определенных условиях, для показа которых разработаны условные обозначения в электрических схемах.

При чтении чертежей можно получить следующие сведения:

  • условия использования электрооборудования;
  • соответствие проектных и реальных обстоятельств;
  • найти лишние условия, оценить последствия их действия.

Для чтения используют прием разделения электротехнической схемы на отдельные цепи, исследование их. Простейшие схемы впоследствии рассматривают в сочетании.

Простые цепи включают элементы:

  • источник электротока: вторичная трансформаторная обмотка, батарея, конденсатор и др.;
  • приемник тока: лампы, двигатели, реле, разреженные конденсаторы;
  • обратный проводник: от точки разбора к первоисточнику тока;
  • один коммутационный вывод: автомата, выключателя.

Читают схемы с помощью значков для обозначения электрических элементов на схемах. Графические фигуры образуют из прямоугольников, квадратов, кругов, сплошных и штриховых линий, точек, векторов. Их сочетают на чертеже по разработанным стандартным нормам, поэтому можно легко отобразить электрические аппараты, электромашины, механические и электросвязи, другие сочетания и взаимодействия.

Помимо условных знаков, применяют специальные графические, чтобы показать функциональность модуля. Например, для контакта ставят изображение замыкания или размыкания. На подвижных частях предусмотрены дополнительные фигуры, помогающие найти кнопки реле, УЗО, управления.

Некоторые детали и узлы показываются несколькими вариантами графических значков. Например, это касается трансформаторных обмоток или переключающихся контактов. Можно использовать все эти варианты в разных случаях.

Если стандартом не предусмотрен значок для обозначения, его создают, исходя из принципиального действия элемента. Учитывают знаки для аналогичных видов оборудования, модулей, обращают внимание на принцип построения обозначений, предусмотренных нормативами.

Для условного обозначения электрокоробок, шкафов, щитов, пультов на электрических схемах применяют значки:

Розетки, щитки, автоматические выключатели получили знаки:

Осветительные элементы, лампы указывают в соответствии с ГОСТ:

В сложных схемах электрического оборудования применяют знаки:

Для показа дросселей, трансформаторов на принципиальных электросхемах существуют графические изображения:

Измерительные модули изображают графически:

Для электриков показывают заземляющие контуры, силовые кабели:

На схемах присутствуют прямые и волнистые линии, значки «+» и «-», показывающие импульсы тока, вид и вольтаж:

Контактные соединения обозначают графически так:

Элементы в радиосхемах изображают следующим образом:

Такие графические элементы применяют для показа всех компонентов, узлов, модулей в цепи. Их много, запомнить трудно, но всегда можно обратиться к специализированным справочникам электриков.

Буквенные обозначения

В однолинейных схемах электричества применяют буквы, чтобы понять комплектацию сети.

Их использование регламентировано ГОСТ 76.24 – 55:

  • электрореле напряжения, тока, сопротивления, мощности, промежуточное, временное, газовое, указательное и другие имеют буквенное обозначение РТ, РС, РП, РУ, РГ, РВ, РН, РТВ, РМ и аналогичные;
  • управляющая кнопка — КУ;
  • конечный прерыватель — КВ;
  • контролер команд — КК;
  • путевой выключатель —ПВ;
  • двигатель головной — ДГ;
  • двигатель охлаждающей помпы — ДО;
  • двигатель подач — ДП;
  • двигатель быстрого хода — ДБХ;
  • двигатель шпинделя — ДШ.

Буквенные коды проставляются рядом с элементом (справа) или над ним. Они комбинируются с графическими значками. В позиционных буквенных кодах одинаковых деталей прибавляют цифры по их количеству.

В отечественных электросхемах применяют маркировку для обозначения радиотехнических и электрических деталей:

Разбираемся в электрических схемах

Рейтинг: 5 / 5 3 0 Разбираемся в электрических схемах

Говорят, что схемы и инструкции читают в двух случаях: когда ничего не работает и когда все уже сломано. Скорее всего, эта шутка появилась из-за расхожего мнения о том, что схемы сложны для понимания и в них очень сложно разобраться. Доля правды в этом есть: например, для грамотного проектирования и составления схем необходимо хорошо ориентироваться в ГОСТах серии 2.7ХХ. С другой стороны, наиболее часто приходится иметь дело с принципиальными схемами, а они не так уж и сложны. Цель этой статьи, представляющей собой небольшое руководство – показать, что читать и составлять электрические схемы просто.

Для чтения схем нет необходимости знать все ГОСТы названной серии, тем более что каждый стандарт содержит правила для отдельной области техники. Например, для электрических схем таким документом будет ГОСТ 2.702-2011. Схемы электрических цепей бывают следующих видов:

  • Структурные – упрощенно показывают «логику» изделия, как оно работает, дают представление о назначении отдельных узлов, например, к чему приведет срабатывание того или иного контакта. Такие схемы составляются на начальном этапе проектирования и различные детали изделия на них могут быть изображены в виде блоков с обозначениями и пояснениями.

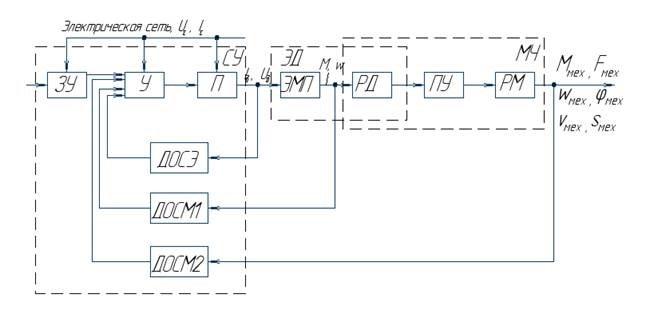

Пример: структурная схема электропривода

  • Функциональные – сложнее структурных и показывают, из каких элементов должно состоять изделие, чтобы выполнять заданные функции. Собрать изделие по функциональной схеме не получится, потому что изображенные на ней устройства могут вовсе не выпускаться промышленностью. Часто между схемами структурными и функциональными не проводят различий.

Пример: функциональная схема

  • Принципиальные – составляются на завершающей стадии проектирования, содержат в себе необходимые элементы с соответствующими связями между ними. Эти схемы помогают понять, как будет происходить выполнение того или иного процесса и контроль над ним. Функциональные элементы изображаются посредством УГО – условных графических обозначений. В итоге заказчик имеет дело именно с этим типом схем. Именно на принципиальной схеме можно прочитать сечения проводов, кабелей, номинальные токи автоматов, выключателей, мощности двигателей и т.п.

Пример: принципиальная схема электроснабжения помещения

Остановимся на последнем виде схем. Рассмотрим обычную ситуацию: допустим, вы стали главным инженером или энергетиком предприятия, схема электроснабжения до 1000 В которого была утеряна. В целом правильную схему можно составить, если следовать простым правилам:

  • Собрать информацию о параметрах потребителей, таких как число фаз, номинальные токи и напряжения, полные, активные мощности и коэффициенты мощности, частоты;
  • Узнать параметры проводников: сечения и количество жил проводов и кабелей, которыми питается нагрузка;
  • Узнать характеристики защиты: номинальные токи и время-токовые характеристики автоматических выключателей (УЗО, дифавтоматов или предохранителей);
  • Когда эти данные собраны, определить точное расположение источников питания по отношению к потребителям, точки подключения и соединений, а также расположение выключателей, рубильников и аппаратов защиты – предохранителей, автоматов и т.д.

После этих шагов можно приступать к составлению схемы: в соответствии с четвертым пунктом соединить потребители с источниками питания посредством коммутационных аппаратов и проводников. Делать это проще всего в системах автоматизированного проектирования (САПР) – специальном программном обеспечении, которое устанавливается на компьютеры и планшеты.

Какие обозначения встречаются чаще всего на принципиальных схемах электроснабжения и каково их значение? Начнем с того, что все элементы электрической части изображаются в отключенном состоянии.

Автоматические выключатели на схеме обозначаются QF (УЗО – QD, АВДТ – QFD). Их УГО приведены ниже:

Лампы обозначаются и буквой L. Предохранители — и буквой F. Асинхронные двигатели обозначают буквой M и чертят так: . Остальные знаки и сокращения для чтения и составления электрических схем можно найти в соответствующих стандартах, таких как ГОСТ 2.755-87, 2.709-89, 2.721-74 и др.

Из перечисленного можно сделать вывод, что, как и в любом деле, в составлении и чтении схем нет особо сложных вещей. Достаточно взять соответствующую литературу и понимать, о чем говорят знаки на чертеже электроснабжения. Если же вы предпочитаете предоставить составление схемы сторонней организации, то специалисты лаборатории электрофизических измерений «ТМРсила-М» помогут вам в составлении схем.

Условное графическое обозначение электродвигателей на схеме

Для того чтобы нарисовать электрическую схему, применяют условные графические обозначения всех элементов. Так в упрощенном варианте можно изобразить любой элемент – резистор, конденсатор, электродвигатель и т.д. Они стандартизированы для основных видов элементов, в этой статье мы рассмотрим обозначения электрических двигателей на схеме.

  • Графическое обозначение электрических машин
  • Двигатели постоянного тока
  • Асинхронные машины
  • Синхронные машины
  • Генераторы
  • УГО других видов электрических машин
  • Заключение

Графическое обозначение электрических машин

Для схематичного обозначения была разработана специальная система ЕСКД, согласно которой на чертеже можно отобразить любой двигатель. Его представляют в виде окружности, рядом с которой может указываться буквенное обозначение. Например, ДГ — главный двигатель, ДШ — электродвигатель подачи шпинделя станка, ДО — насоса охлаждения и т.п. Рассмотрим, какие УГО стандартизирует система, полный их перечень приведен в ГОСТ 2.722-68

Двигатели постоянного тока

Машины постоянного тока имеют условное обозначение в зависимости от варианта возбуждения. На рисунке представлен электродвигатель постоянного тока с различными вариантами УГО.

Кроме этого, существует множество устройств с дополнительными функциями. Например, реверсивный электродвигатель с двумя обмотками или с параллельным возбуждением и вибрационным регулятором скорости вращения. Ниже приведены УГО таких устройств.

Асинхронные машины

Асинхронные электродвигатели изображаются на чертежах в виде окружности, внутри которой меньшая окружность, отображающая ротор.

На иллюстрации представлено графическое обозначение асинхронной электрической машины с короткозамкнутым ротором на однолинейной схеме. Для трехфазной сети символическое представление мотора с фазным и короткозамкнутым выполняется подобным образом, отличие состоит лишь в количестве проводов и подключении цепи ротора.

При этом если электродвигатель трехфазный, указывается схема соединения обмоток. Например, соединение звездой обозначается так:

Каждый тип трехфазных асинхронных машин имеет разный вид на чертеже. Ниже приведены варианты графического обозначения двигателей различного исполнения.

Синхронные машины

Синхронные машины по ГОСТ представлены в виде, который указан на нижеприведенной иллюстрации, при этом схема легко читается даже неспециалистом.

Явнополюсная машина с обмоткой на якоре, отображается на схеме в виде двух окружностей, здесь и к наружной, и к центральной подведены провода (к статору и ротору соответственно).

Если обмотки соединены треугольником, то синхронный электродвигатель будет изображен на чертеже несколько иначе.

Остальные разновидности УГО типов электродвигателей на схемах представлены с описанием на рисунке ниже.

Генераторы

Обозначение трехфазных генераторов, как и синхронных двигателей, имеет одинаковое графическое начертание. Ниже приведены изображения, которые отображаются на схеме.

УГО других видов электрических машин

Кроме распространенных устройств, применяются специальные, которые также имеют свое обозначение на схеме.

Специальные приборы типа сельсин-датчиков и приемников имеют кроме графического обозначения еще и буквенное описание, что проиллюстрировано на рисунке ниже.

Двигатель–преобразователь имеет изображение на схеме в соответствии с УГО. Его начертание на схеме приведено на иллюстрации.

Здесь представлены устройства, у которых имеется коллекторный узел. Он имеет УГО в виде двух прямоугольников по сторонам окружности.

Заключение

Графическое обозначение электрических машин на схемах выполняется согласно ГОСТ 2.722. При составлении схемы, необходимо руководствоваться данной документацией. В ней описаны все необходимые машины, а также указываются размеры окружности и других элементов рисунка, которые должны быть на чертежах и другие требования к чертежу.

Электрооборудование насосных, компрессорных станций и нефтебаз — Условные графические обозначения в электрических схемах

Содержание материала

  • Электрооборудование насосных, компрессорных станций и нефтебаз
  • Пожаро- и взрывоопасность
  • Техническая характеристика применяемого электрооборудования
  • Выбор электрооборудования условиям окружающей среды
  • Механические характеристики и свойства синхронных электродвигателей
  • Механические характеристики и свойства электродвигателей постоянного тока
  • Режимы работы электродвигателей
  • Типы и исполнения электродвигателей
  • Выбор электродвигателей по номинальным данным
  • Муфты для соединения электродвигателя с механизмом
  • Аппараты ручного и автоматического управления
  • Реле управления
  • Аппараты защиты
  • Пусковые и регулировочные сопротивления
  • Станции и щиты управления
  • Условные графические обозначения в электрических схемах
  • Основы автоматического управления
  • Электрообезвоживающие и электрообессоливающие установки
  • Электрический привод насосов
  • Электрический привод компрессоров
  • Электрический привод задвижек
  • Электрический привод вентиляторов
  • Электрическое освещение
  • Светильники
  • Расчет электрического освещения
  • Внутреннее и наружное освещение
  • Виды и способы электропроводок
  • Электропроводки во взрывоопасных зонах
  • Электропроводки в помещениях с невзрывоопасными зонами
  • Кабели и кабельные линии
  • Присоединение проводов и кабелей к электрооборудованию
  • Воздушные электрические линии
  • Гибкие и жесткие токопроводы
  • Трансформаторные подстанции и РУ
  • Выключатели
  • Разъединители, короткозамыкатели и отделители
  • Измерительные трансформаторы
  • Шины распределительных устройств. Изоляторы
  • Источники постоянного тока
  • Комплектные распределительные устройства 6-10 кВ
  • КТП, компоновка подстанций
  • Источники электроснабжения, категории электроприемников
  • Понизительные подстанции и распределительные устройства
  • Источники аварийного электроснабжения
  • Релейная защита
  • Автоматизация электроснабжения
  • Автоматическое включение резерва
  • Защитные зануление и заземление
  • Молниезащита
  • Защита от статического электричества
  • Эксплуатация и ремонт электрооборудования
  • Экономичность эксплуатации электроустановок
  • Ремонт электрооборудования и электросетей
  • Сведения по технике безопасности

Для единообразного понимания и облегчения чтения чертежей все элементы электрических схем (контакторы, автоматические выключатели, кнопки, реле, контакты, обмотки аппаратов) изображаются условными графическими обозначениями. Наиболее часто встречающиеся условные обозначения приведены в табл. 6. На схемах всем элементам одного аппарата дают одинаковое буквенное обозначение, которое указывает основную функцию, выполняемую этим аппаратом, например: П — пускатель магнитный, В и Н — контакторы или магнитные пускатели направления вращения электродвигателя вперед или назад, РВ — реле времени, РТ — реле токовое, УП — универсальный переключатель и т. д. Все элементы аппаратов на схеме показываются в положении, когда они не находятся под напряжением и по их обмоткам не протекает ток.

Рис. 27. Схема ручного и автоматического управления асинхронным электродвигателем с короткозамкнутым ротором

Таблица 6
Условные графические обозначения в схемах

Электродвигатель -асинхронный, трехфазный, с короткозамкнутым ротором

Трансформатор трехфазный с соединением обмоток треугольник — звезда с выведенным нулем

Электродвигатель асинхронный, трехфазный, с фазным ротором

Электродвигатель синхронный, трехфазный

Электродвигатель постоянного тока

Резистор: 1 — нерегулируемый; 2 — регулируемый

Обмотка реле, контактора, магнитного пускателя, электромагнита

Конденсатор: 1 — нерегулируемый; 2 — регулируемый

Реле (общее обозначение)

Контакт Коммутационного устройства: 1 — замыкающий; 2 — размыкающий

Контакт для коммутации сильноточной цепи: 1—замыкающий; 2 — размыкающий

Выключатель путевой с замыкающим контактом

Выключатель трехполюсный с автоматическим возвратом

Выключатель кнопочный нажимной с самовозвратом: 1 — с замыкающим контактом; 2 — с размыкающим контактом

Контакты, которые замыкаются при протекании тока в обмотке управляющего ими аппарата(контактора, магнитного пускателя, реле), называются замыкающими; контакты, которые при тех же условиях размыкаются, называются размыкающими. При прекращении протекания тока в обмотке управляющего аппарата контакты возвращаются в исходное положение. В качестве примера построения схем на рис. 27 изображена схема ручного и автоматического управления асинхронным короткозамкнутым электродвигателем с помощью упомянутого ранее блока управления БУ5140. На схеме буквами АВ обозначен автоматический выключатель А3124, Р — рубильники, Пр — предохранитель, УП — универсальный переключатель режимов управления (ручного р и автоматического а), ТР — тепловое реле и его размыкающие контакты, П — пускатель магнитный, его обмотка и контакты. Ручной пуск электродвигателя осуществляется поворотом рукоятки универсального переключателя УП в положение р, при этом замыкается цепь питания обмотки пускателя, пускатель замыкает свои главные контакты и включает электродвигатель. Автоматическое управление пуском электродвигателя осуществляется при повороте рукоятки универсального переключателя в положение а. При получении импульса от внешнего датчика (реле) его контакт АС (на схеме очерчен пунктиром) замыкается, обмотка пускателя получает питание и пускатель включает электродвигатель. Остановка электродвигателя осуществляется поворотом рукоятки переключателя в положение «О».
