Электронный счетчик оборотов двигателя

Стационарные электронные тахометры

Стационарные электронные тахометры

Тахометр — прибор для измерения угловой или линейной скорости вращающихся или движущихся частей машин и механизмов. Тахометры широко применяются в системах, где необходимо контролировать скорость вращения. Наиболее часто встречающиеся в повседневной жизни тахометры — это автомобильные. Каждый автомобилист знаком с этим прибором. В настоящее время тахометром оборудован практически каждый автомобиль. И это не спроста. Тахометр помогает водителю контролировать режим работы двигателя и своевременно переключать передачи, что позволяет продлить срок службы автомобиля, сэкономить топливо и, что самое важное, повышает безопасность.

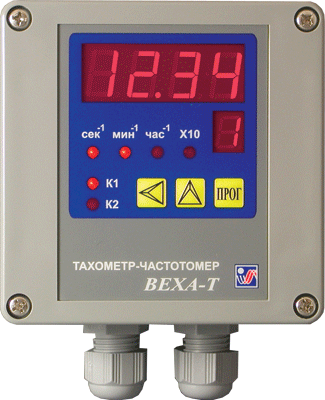

Прибор ВЕХА-Т в настенном исполнении

Существует много разновидностей тахометров и каждый из них находит своё применение. Тахометры бывают как портативными так и стационарными. По принципу действия они подразделяются на центробежные, магнитно-индукционные, электрические и электронные. Рассмотрим подробнее основные принципы действия тахометров.

Одними из первых были изобретены центробежные тахометры, работающие только благодаря энергии вращающегося механизма, сопряжённого с его осью.

Принцип действия центробежных тахометров основан на использовании действия центробежных сил на грузы, установленные на валу, которые в свою очередь приводят в движение стрелку.

В магнитно-индукционных тахометрах стрелка отклоняется под действием силы взаимодействия магнитных полей алюминиевого диска и вращающегося ротора с постоянными магнитами. Эти силы пропорциональны частоте вращения ротора.

Основой электрического тахометра служит тахогенератор — небольшой генератор постоянного тока. Напряжение с тахогенератора измеряется стрелочным вольтметром, проградуированным в единицах угловой скорости (об/мин).

Электронный тахометр, как правило, строится на микропроцессорном модуле который тактируется высокоточным и высокостабильным кварцевым генератором. Благодаря цифровой обработке сигнала и отсутствию аналоговых цепей в измерительном тракте, электронный тахометр является самым точным и стабильным среди всех прочих. Более того индикация у электронного тахометра не стрелочная а цифровая.

Электронные тахометры самые современные и технически совершенные приборы среди всех выше перечисленных. Рассмотрим их более детально. Каждый электронный тахометр измеряет скорость, обрабатывая данные с дискретных датчиков. Эти датчики могут быть интегрированными в корпус прибора или подключаться к прибору посредством соединительных проводов.

Сами датчики могут быть контактными или бесконтактными, иметь различный выходной каскад типа “сухой контакт”, “открытый коллектор” или “напряжение”. В настоящее время чаще всего используются бесконтактные датчики с транзисторным выходом. Они надёжны, не имеют движущихся частей и “дребезга” по выходу. По принципу они могут быть индуктивными, емкостными или оптическими. Выходной каскад такого датчика представляет собой транзистор NPN или PNP структуры с открытым коллектором. Тем не менее многие электронные тахометры прекрасно работают и с механическими датчиками. Для этого в них предусмотрены цифровые фильтры дребезга контактов.

Электронные тахометры могут измерять скорость (частоту) следования сигналов с датчиков несколькими способами. Первый — считать количество импульсов за фиксированный интервал времени (метод временных ворот). Второй — измерять время между смежными импульсами и вычислять обратную функцию. Первый способ даёт достаточно большую погрешность на малых частотах, когда период следования импульсов сравним с периодом, за который совершается измерение. Второй способ технически более сложен но и более универсален и позволяет динамично реагировать на изменение входной частоты, так как вычисление происходит по поступлению очередного импульса, а не по окончанию фиксированного интервала. Сложность реализации второго способа заключается в необходимости ведения в реальном времени высокоскоростного счёта (десятки мегагерц) на достаточно длительном интервале (интервал следования импульсов с датчика), что требует высокой разрядности счётчиков и их синхронизации. Но игра стоит свеч, т.к. достигается отличная точность и малая инерционность прибора в целом.

В некоторых случаях требуется не только измерять абсолютную скорость но знать её направление, например нужно понять включен сейчас реверс или нет. Для решения такого рода задач некоторые электронные тахометры оборудуются дополнительным входом для подключения второго датчика. И тогда тахометр автоматически получает всю необходимую информацию для получения знака скорости. Этот механизм основан на принципе двухфазного счёта. Для его осуществления необходимо соответствующим образом установить датчики. Сигналы с датчиков должны представлять из себя пару меандров, сдвинутых друг относительно друга на половину периода. Следующие рисунки поясняют этот принцип. В первом случае сигнал на входе 2 опережает сигнал на входе 1 на половину периода, а во втором случае обратная ситуация.

Вращение в одну сторону Вращение в другую сторону

Более интеллектуальные приборы имеют встроенные функции простейшей математической обработки данных. Это позволяет упростить установку датчиков. Если необходимо, например, измерять частоту вращения вала открытого редуктора, то удобно установить индуктивный датчик на зубчатое колесо. В таком случае параметр “Предделитель” устанавливается в значение, равное количеству зубцов и прибор адекватно отображает скорость вращения вала. Если в приборе предусмотрен только параметр “Множитель”, то он устанавливается в значение обратное количеству зубцов. Возможен вариант, когда удобно установить датчик не на тот вал редуктора, скорость которого необходимо изменять, а на другой более доступный. Это так же решается правильно установленным множителем. Функция множителя также позволяет задавать коэффициент пересчета скорости в любую физическую величину. Например, прибор может показывать мгновенный расход жидкости или линейную скорость конвейерной ленты.

Читать еще:  Smart автомобиль характеристики двигателя

Некоторые из электронных тахометров оснащаются цифровым интерфейсом передачи данных RS485, наличие которого позволяет интегрировать их в системы автоматического управления технологическими процессами и сбора данных (SCADA). Интерфейс RS485 — один из наиболее распространенных промышленных стандартов физического уровня связи. Логически, в сети RS485 обмен данными как правило ведётся по протоколу MODBUS, являющемуся стандартом де-факто в отрасли промышленной автоматизации. В ряде случаев, благодаря встроенному в тахометр интерфейсу RS485, имеется возможность передачи информации непосредственно с тахометра на тахометр или на другой прибор. Благодаря этому свойству была внедрена и успешно эксплуатируется корабельная бортовая система, в которой тахометр ВЕХА-Т установлен в машинном отделении, а на мостике и в ходовой рубке расположены дублирующие показания тахометры в форме достаточно крупных индикаторных табло, исполненных в корпусах с пыле-влагозащитой по классу IP65. Все устройства соединены через интерфейс RS485 и текущее значение оборотов двигателя постоянно и синхронно отображается на всех сочленённых приборах (коих может быть до нескольких сотен).

Тахометр может быть оснащен аналоговым выходом, который генерирует унифицированный аналоговый сигнал тока или напряжения, пропорциональный измеренному значению. Параметры преобразования обычно задаются из меню тахометра. Сигнал с аналогового выхода можно использовать для передачи информации на другие приборы. Такие как регистраторы, стрелочные индикаторы. Можно использовать аналоговый выход и для автоматического регулирования частоты вращения. К примеру пропорционально управляя приводом тормозного механизма. Тахометр ВЕХА-Т опционально может оборудоваться аналоговым выходом, более того содержит встроенный изолированный источник питания этого выхода.

Счетчик времени наработки (моточасов)

Счетчик времени наработки предназначен для учета суммарной наработки оборудования. Данные счетчика могут быть использованы для своевременной замены изнашивающихся деталей оборудования или постановки последнего на плановый ремонт. Все рассматриваемые сегодня приборы имеют функцию счётчика времени наработки, но реализована она в них по-разному. Тахометр ТХ-01 измеряет время в течении которого на специальный вход прибора подается управляющий сигнал. ВЕХА-Т учитывает лишь реальное время наработки, когда показания скорости отличны от нуля. Значение времени наработки хранится в энергонезависимой памяти прибора и продолжают суммироваться, пока не будут сброшены оператором. Можно запрограммировать пороговое значение времени наработки, при превышении которого будет срабатывать внешний дискретный выход. Приборы производства ARCOM не могут совмещать функцию счётчика наработки с функцией тахометра.

Отличительные функции и характеристики тахометра ВЕХА-Т

  • Реверсивный счёт. Определение направления вращения происходит полностью автоматически согласно двухфазному принципу или согласно состоянию входа 2 (замкнуто — реверс)
  • Регулировка яркости индикаторов. Так как полная яркость индикаторов прибора весьма высока, в слабоосвещённом помещении может возникнуть необходимость уменьшить яркость
  • Счётчик оборотов. ВЕХА-Т кроме времени наработки также считает импульсы поступившие с датчика. Эта цифра может быть просмотрена оператором с панели прибора, а также считана через интерфейс RS485
  • Внешний логический вход управления с программируемой функцией: смена предделителя, аварийная блокировка, удержание показаний
  • Индикация аварийных диапазонов. Есть возможность задать два “аварийных” диапазона, длительная работа в которых нежелательна. При нахождении текущего значения в одном из этих диапазонов, основной индикатор прибора будет мигать
  • Анимированная индикация направления вращения
  • Два варианта исполнения корпуса: щитовой и настенный IP65
  • Два варианта цвета индикации: красный и зелёный
  • Два варианта напряжения питания 220В и 24В
  • Универсальный измерительный вход для подключения любых типов датчиков
  • Одобрен Морским регистром с выдачей сертификата, а также Речным регистром в составе комплекса
  • Универсальный аналоговый выход (ЦАП)
  • Возможность дублирования показаний на нескольких тахометрах одновременно

Каталог продукции

Тахометры-счетчики моточасов для мототехники

Мото термометры

Счетчики моточасов

Тахометры для промышленного оборудования и судов

Преобразователи и стабилизаторы напряжения бортовой сети

Полезное для рыбалки и активного отдыха

Принадлежности к приборам

Популярные

Политика Копфиденциальности

Инструкция по установке и эксплуатации ТС-011

Выносной бесконтактный индуктивный цифровой тахометр со встроенной функцией счетчика моточасов и отсчета времени до сервисного обслуживания ТС-011


ПРИБОР НЕ ПОСТАВЛЯЕТСЯ из за технического несовершенства и низкой надежности. Новая версия прибора ТС-011М. НОВОЕ КАЧЕСТВО ПО СТАРОЙ ЦЕНЕ.

Нажмите для перехода на страницу прибора ТС-011М

Важно! Перед установкой режимов работы прибора двигатель, на котором он установлен должен быть выключен либо прибор должен быть снят с двигателя.

1. Для выбора режима работы тахометра нажмите и удерживайте в течение 4 сек. кнопку S1. На экране дисплея будут последовательно высвечиваться значения: 01, 02, 03, 04.

— значение 01 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 1 такт работы двигателя, т.е. 2 раза за 1 оборот маховика двигателя (большинство двухтактных двухцилиндровых лодочных моторов с одно канальной системой зажигания; под капотом установлена одна двухискровая катушка зажигания с двумя высоковольтными выводами по одному на каждую свечу зажигания );

— значение 02 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 2 такта работы двигателя т.е. 1 раз за 1 оборот маховика двигателя (классический двухтактный двигатель; под капотом мотора установлены одна или две раздельные катушки зажигания, каждая на свою свечу зажигания );

Читать еще:  Эксплуатационные неисправности системы охлаждения двигателя

— значение 03 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 4 такта работы двигателя т.е. 1 раз за 2 оборота маховика двигателя (классический четырехтактный двигатель с распределителем зажигания).

— значение 04 отключает функцию тахометра, на экране дисплея будет отображаться только счетчик моточасов.

После выбора режима работы кнопкой S1 экран дисплея будет мигать в течение 8-10 сек., после чего перейдет в режим отображения счетчика моточасов.

2. Для установки времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2. При этом с правой стороны дисплея появится надпись «SERVICE». После появления надписи нажмите и удерживайте кнопку S1 до появления в одном из сегментов дисплея необходимой цифры, обозначающей 1/10, единицы, десятки, сотни, тысячи часов до сервисного обслуживания. Переключение от одного сегмента дисплея к другому производится нажатием кнопки S2 на 1 сек. После установки желаемого времени до сервисного обслуживания не производите ни каких действий и прибор через 14-16 сек. перейдет в режим отображения счетчика моточасов.

3. Для активации режима отсчета времени до сервисного обслуживания одновременно нажмите кнопки 1 и 2 и удерживайте их в течение 4 сек. При этом на экране дисплея высветятся два сегмента с изменяющимися от 00 до 09 значениями и прибор автоматически перейдет в режим отображения счетчика моточасов.

4. После выработки двигателем времени до установленного сервисного обслуживания на экране дисплея появиться надпись «SERVICE».

5. Для просмотра текущего времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2.

6. После появления на экране дисплея надписи «SERVICE» для ее сброса одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2. По умолчанию следующий интервал времени до сервисного обслуживания будет равен ранее запрограммированному.

7. Для отключения функции тахометра и отображения на экране дисплея только счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на дисплее не высветится значение 04. Повторно нажмите кнопку S1 и через 8-10 сек. экран дисплея вернется к отображению счетчика моточасов. При работающем двигателе на экране дисплея будет отображаться только счетчик моточасов, причем сегменты дисплея будут мигать, напоминая, что режим тахометра отключен.

8. Для обнуления счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на экране дисплея не высветится значение 05, затем повторно нажмите и удерживайте в течение 8 сек. кнопку S1.

9. Для обнуления счетчика моточасов и интервала времени до сервисного обслуживания одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2.

10. Для отключения свечения дисплея с целью экономии ресурса элемента питания при длительных перерывах в использовании прибора нажмите и удерживайте кнопку S1 до тех пор, пока на экране дисплея не высветится значение 05 и отпустите кнопку. Дождитесь, пока на экране появятся показания 0.0, затем одновременно нажмите и удерживайте кнопки S1 и S2 до тех пор пока на дисплее прибора не сменятся показания от 0.0 до 0.9, после чего прибор перейдет в режим самодиагностики. После теста самодиагностики на экране дисплея высветится значение 0.0 и через 2 сек. экран дисплея отключится. Для активации прибора кратковременно нажмите любую кнопку.

Оборотов: 3913 предложений в России

Счетчик оборотов программный СК-1 (СОП-105).

«КОЭМЗ» ООО | Старая Купавна, Москва и Московская область

. которых должна быть синхронизована с первой машиной. Счетчик может также работать и без использования автоматики. В этом случае он представляет собой обычный счетчик оборотов . Счетчик предназначен для работы в условиях отсутствия тряски, вибрации или ударных сотрясений. Технические характеристики. Емкость счетного механизма счетчика — 99999 оборотов . Цена деления первого отсчетного барабана справа — 1 оборот приводного валика. Рабочее положение счетчика — горизонтальное. Частота вращения приводного валика — не более 1000 об/мин .

Счетчики числа оборотов

«КОЭМЗ» ООО | Старая Купавна, Москва и Московская область

. СТ-23, СТ-26. Счетчики с концентрическим циферблатом: Н-22/Н-23, Н-46, Н-516, СТ-56 VERN/PN, СТ-57 VERNIERN. Счетчик оборотов типа СК-1. Счетчик оборотов программный СОП-105. Указатель глубины УГН-1. Счетчик оборотов СО-35 (МСО.35), СО-45 (СО.45), СО-66 (МСО.66), СО-205. Применение: панели автоматизиро-ванного контроля, лабораторные источники .

В наличии / Опт и розница

Страхование товаров в обороте

Страхование: — грузов — товаров в обороте — опасных объектов — гражданской ответственности — КАСКО — международных грузоперевозок по правилам Лондонских страховщиков — индивидуальные тарифы, персональный менеджер, выезд к клиенту.

В наличии / Услуга

Блок управления оборотами двигателя с блокировкой для погрузчика Stalowa Wola, Dressta, L-34

Блок управления оборотами двигателя с блокировкой для фронтального погрузчика Stalowa Wola, Dressta, L-34: 311-12-0006 Зажим 311-12-0007 Соединитель 311-12-0022 Тросик в сборе 311-12-1062 Пружина 311- .

Мотор управления оборотами для экскаваторов Komatsu PC200-7, PC220-7

ТД Спецмашурал предлагает мотор управления оборотами для экскаваторов Komatsu PC200-7/ PC220-7. Мотор управления оборотами (шаговый мотор) артикул 7834-41-2002 и применяется на экскаваторах Komatsu PC200-7, PC220-7. Отгрузка по всей РФ, а также в Республику Казахстан и страны СНГ, транспортными компаниями КИТ, .

Читать еще:  Что обозначает q2 в формуле кпд теплового двигателя

Счетчик оборотов цифровой

. — 3 мм., вес — 0,1 гр.). Счетчик оборотов используется для измерения количества импульсов, определения числа проделанных оборотов любых вращающихся устройств. Прибор обладает высокой надежностью и высокими показателями безопасности. Цифровой счетчик оборотов определяет точнрое количества проделанных оборотов объекта через датчик Холла и магнит .

Что такое счетчик времени наработки. Счетчик моточасов.

Счетчики времени наработки, также называемые счетчиками моточасов – это устройства, которые регистрируют время работы двигателей различных машин или механизмов для контроля и учета выработки ресурса.

Счетчики времени наработки предназначаются для учета времени работы оборудования и учитывают количество рабочих часов, начиная с момента включения счетчика до момента его выключения. Причем включение и отключение счетчика моточасов происходит одновременно с включением в работу двигателя и его выключением.

Счетчик времени наработки СВН-1

Подсчет количества отработанных часов имеет огромное значение для контроля оставшегося ресурса оборудования и используется для своевременного проведения ремонта и обслуживания механизмов и машин.

Основными узлами счетчика времени наработки являются:

— индикатор режима работы двигателя, который фиксирует, в зависимости от модели, частоту вращения вала, крутящий момент, температуру выпускаемых газов и другие параметры.

— датчик времени – часовой механизм, цифровой или механический с приводом.

регистратор – в зависимости от модели может быть механическим (счетчик с барабанами, на которые нанесены цифры) либо цифровым (цифровой жидкокристаллический или диодный дисплей с запоминающим устройством)

В качестве датчика времени могут выступать электрические часы, полупроводниковые или магнитные устройства с кварцевыми или другими задающими стабильную частоту генераторами. Такой механизм характерен для счетчиков времени наработки, применяемых в авиационных двигателях.

На более простых двигателях, таких как двигатели тракторов, комбайнов, автомобилей, устанавливаются счетчики моточасов с механическим приводом, подсоединенным через редуктор от вала двигателя. Такие счетчики определяют время работы по числу оборотов двигателей, т.е. используют тахометрические данные. Тахометр — измерительный прибор, предназначенный для измерения количества оборотов в единицу времени. Тахометрические счетчики моточасов являются наиболее приемлемым вариантом, поскольку учитывают не только количество часов работы заведенного двигателя, но и нагрузку на него, а соответственно, могут дать более полную картину при определении момента, в который необходимо провести обслуживание двигателя или другого рабочего механизма.

Также, широко распространены счетчики времени наработки, в которых датчиком времени является пружинный часовой механизм с автоматическим подзаводом.

Существуют счетчики моточасов иностранного производства, например «MULLER BW40» или «TAXXO-612», однако, принцип действия таких счетчиков схож со счетчиками, представленными выше.

Счетчик моточасов Muller BW40

В зависимости от конструктивных особенностей, в данный момент, выделяют следующие счетчики времени наработки:

— электромеханические – соединяющие в себе механические части привода или механического регистратора с электронной начинкой преобразователя. Примером служат счетчики «СВН-2-01» и «СВН-2-02».

— электронные – полностью электронные механизмы, принцип действия которых основан на применении электросхем. Примером таких счетчиков служат счетчики «СВН-1М-1» и «СВН-1М-220».

— цифровые – миниатюрные микропроцессорные устройства, имеющие программное обеспечение, способные выводить на экран дисплея различные показатели работы двигателя или других технологических процессов. Примером служат микропроцессорный счетчик «СИ8», некоторые модели «СВН-2-3.1» и, пожалуй, «СВНЭ-1».

Счетчик времени наработки СВН-2-02

В зависимости от назначения выделяют следующие счетчики времени наработки:

— счетчики времени наработки моторной техники – стандартные счетчики моточасов, устанавливаемые например, на сельхоз технику. Сюда можно отнести практически весь модельный ряд счетчиков СВН-2, а также «СМ-1».

счетчики времени наработки для технологических процессов – счетчики моточасов, используемые например на компрессорных агрегатах для подачи воды, аппаратах высокого давления, различных технологических станках и оборудовании. Это, в основном электронные устройства, например «СВН-1» и «СВН-2» и «УК34.2».

счетчики наработки продукта за определенное время – счетчики, используемые, например для подсчета выработки одного исполнительного механизма за определенное время, а также подсчета суммарной выработки. Здесь установлена зависимость, между количеством произведенной продукции и плановым сроком обслуживания (например, заточка ножей станка после тысячи выработанных деталей). Это в основном импульсные счетчики наработки, которые применяются для подсчета количества импульсов, передаваемых от датчиков различного типа, и пересчета этих импульсов в необходимые физические единицы измерения (например, в литры, метры, штуки и т.д.). Импульсным счетчиком является электронный счетчик импульсов — тахометр «ИД 2». Сюда же можно отнести электронный счетчик моточасов «СИМ-05-1-17».

Счетчик импульсов-тахометр ИД-2>

счетчики наработки электроэнергии – счетчики, устанавливаемые на электростанциях и трансформаторах. Здесь введена зависимость срока проведения обслуживания от количества выработанной электроэнергии. Это такие счетчики, как: «BZ-145» для учета рабочего времени подключенной нагрузки. Сюда же можно отнести счётчик ампер-часов «INT-AH» предназначается для измерения количества электричества, прошедшего во время осаждения покрытия через гальваническую ванну.

Счетчик учета рабочего времени подключения нагрузки Theben BZ-145

Следует отметить, что отмотать назад или обнулить счетчик времени наработки невозможно! Счетчик моточасов не требует обслуживания, и каких-либо особенных знаний или умений для подключения.
