Сервисная замена опоры двигателя Шкода Фабия (по-другому, подушек) с гарантией

Двигатель автомобиля, даже такого небольшого, как Шкода Фабия, имеет достаточно серьезную массу, поэтому вопросу размещения силового агрегата автоконструкторы придают важное значение. Конструкция, удерживающая мотор, должна не только осуществлять его надежное крепление, но и максимально поглощать вибрацию, возникающую при его работе. А эта задача куда более сложная, чем просто прикрутить мотор к кузову болтами. Тем более, что Фабия не рамный автомобиль и подобное крепление было бы, как минимум, неуместно.

Что нужно знать, если требуется замена опоры двигателя Шкода Фабия: назначение и конструкция системы крепления мотора

Мотор в Фабии удерживается при помощи трех опор или, как их нередко называют, подушек, потому как те обладают определенной степенью упругости, дабы поглощать его вибрацию.

Еще одно, хоть и не основное, назначение подушек – шумоизоляция. Помимо самого двигателя подушки удерживают еще и его коробку переключения передач, которая уже сама по себе весит немало. Т

ак что удивляться тому, что эти подушки со временем изнашиваются и замена опоры двигателя Шкода Фабия становится необходимой, не приходится.

Другое дело, что менять сразу три подушки одновременно приходится нечасто, так как нагрузка на них распределяется неравномерно и приходят в негодности они тоже не сразу.

На Фабии это традиционные для большинства легковых автомобилей аналогичного класса резинометаллические опоры. Их конструкция достаточно проста: каждая из них представляет собой две металлические пластины и резиновую подушку между ними. Собранные по принципу бутерброда, эти подушки надежны, обладают прекрасной упругостью и в то же время надежно удерживают мотор и КПП на своих штатных местах.

Еще одно достоинство этой конструкции состоит в ее простоте и невысокой стоимости. К тому же, она прекрасно ведет себя в ДТП. Так, в момент лобового удара расстояние между левой и правой подушками резко увеличивается, нижняя подушка теряет опору и мотор падает на асфальт. На Фабиях последних лет выпуска резиновые элементы заменены полиуретановыми, что не отразилось на упругости опор, зато сделало их более долговечными.

Имеет ли смыл ставить на замену традиционным опорам полиуретановые, которые несколько дороже первых, вопрос спорный. Ресурс даже резинометаллических опор достаточно велик, чтобы те прослужили без замены лет десять, а то и больше (разумеется, при условии бережной эксплуатации автомобиля. Но если те износились настолько, что замена подушек двигателя Фабия стала необходима, то новых таких же опор точно на оставшийся век автомобиля хватит. Так что в этом деле можно позволить себе сэкономить без ущерба для долговечности результата ремонта.

Почему может понадобиться внеплановая замена подушек двигателя Шкода Фабия

Замена подушек двигателя Шкода Фабия – достаточно сложная процедура, так как она предполагает, как минимум, полный демонтаж силового агрегата автомобиля, что уже само по себе представляет непростую операцию.

В большинстве случаев менять опоры мотора приходится в процессе его капитального ремонта либо из-за смещения двигателя автомобиля, попавшего в ДТП. Обычно же, как мы говорили, ресурса этих трех деталей хватает на их безупречную работу, на протяжении всего срока эксплуатации транспортного средства.

Подушка двигателя Фабия: замена по первым признакам износа

Тем не менее, нет правил без исключения. Подушке двигателя Фабия замена может потребоваться при появлении следующих тревожных симптомов:

  • При нормальной работе двигателя (то есть достаточной мощности и обычном уровне потребления топлива) его вибрация увеличилась. Скорее всего, вибрация самого мотора осталась прежней, а вот утратившие со временем упругость резиновые элементы подушек стали хуже ее поглощать;
  • На поверхности подушек появились трещины или изломы;
  • Болты крепления двигателя к подушкам, равно как и болты крепления самих подушек постоянно ослабевают и их то и дело приходится затягивать.
Читать еще:  Двигатель боинга 747 характеристики

Эти три признака являются серьезным поводом, чтобы усомниться в целостности рассматриваемых нами деталей. Окончательно же убедиться в своих подозрениях можно следующим образом: открыв капот и поставив машину на стояночный тормоз, запустите мотор и, не отпуская тормоз, попробуйте проехать по нескольку сантиметров вперед и назад.

Обратившись за помощью в наш автосервис, вы, во-первых, потратите на ремонт минимум времени, во-вторых, будете уверены как в долговечности новых подушек (все запчасти мы получаем напрямую от их официальных производителей), так и в качестве их установки – все наши специалисты обладают высокой квалификацией и большим опытом. К тому же за ремонт вы заплатите сумму меньшую, нежели за эту операцию попросили бы в большинстве прочих автосервисов. Мы дорожим и своими клиентами, и своей репутацией, поэтому на все ремонтные работы наши цены справедливые, а процесс их образования – прозрачный.

Замена подушек двигателя

Расскажем о том, как определить поломку подушки, как правильно заменить подушку двигателя и что может потянуть за собой поломка одной из деталей. Расскажем о том, как определить поломку подушки, как правильно заменить подушку двигателя и что может потянуть за собой поломка одной из деталей.

Выявление причины поломки подушки двигателя, она же опора, начинается с простого стука двигателя об раму или передачи сильной вибрации на корпус автомобиля. Зачастую поломка одной подушки тянет за собой и поломку других подушек и деталей двигателя, поэтому лучше не затягивать с ремонтом.

Как определить поломку подушки двигателя

Сразу понять тяжело, лопнула подушка двигателя или вибрация передается с другой детали, дороги. При запуске двигателя, вибрация будет передаваться и некоторые автолюбители грешат, что двигатель не прогрелся, и поэтому не обращают внимания. Бывает ситуация, когда даже на прогретый двигатель вибрация появляется и пропадает даже при езде. Когда подушка двигателя вовсе вышла из строя, то будет слышно, характерный скрип метала по металлу.

Доехать до ближайшего СТО или домой с такими симптомами можно, не стоит гнать автомобиль желательно не более 60 км/час. Зачастую, изнашивается задняя или левая опора. Хорошо осмотреть это можно на смотровой яме, где видно, как боковые подушки, так и заднюю. Если нашли поломку в одной подушке, то готовьтесь, что однозначно еще одну придется менять. После осмотра подготовьте запчасти для замены, так как поехать на автомобиле вы не сможете во время замены.

Подготовка к замене подушки двигателя

Замену лучше проводить в теплую погоду или в теплом помещении, так как работа предстоит с резиновыми деталями, а как известно, на морозе резина становится жесткой, и замену будет производить тяжело. Для замены лучше всего заехать на смотровую яму. Далее отключаем аккумулятор, чтоб избежать замыкания. Зачастую начинают осмотр с передней левой стороны, так как её проще всего поменять, и она чаще всего выходит из строя. Если оборвало крепление, то можно отремонтировать, так как подушки двигателя стоят порядка 2000 рублей для простой иномарки, для внедорожника порядка 4000 рублей. Если поломка в резиновой части опоры, то однозначно нужно ставить новые. На СТО такая замена стоит порядка 300?500 рублей для передней и боковой, и порядка 700 рублей для задней подушки.

Процесс замены опоры двигателя

Снимаем защиты с двигателя, чтоб легче было дотянуться до нужных деталей. Прежде всего, нужно зафиксировать двигатель с помощью домкрата, на смотровой яме это сделать легко, подставив перекладину с крупной доски, так чтоб выдержала часть веса двигателя. Делается это для того, когда открутите опору, то двигатель просядет и не будет на чем держаться.

Читать еще:  Двигатель 1ad ftv характеристики

Приподняв максимально двигатель, чтоб удобно было открутить крепежные болты, снимаем крепление. В обратном порядке ставим новую подушку, хорошо зажимаем болты и переходим к задней подушке, именно с ней начинаются танцы с бубном, так как по ходу движения автомобиля на нее приходится самая большая нагрузка. В результате гнется не только сам крепеж, который по своей форме не такой как предыдущие, но и деформируются крепежные болты.

Приподнять двигатель уже не получится, лучше подвязать сверху к балке или положить на стаканы перекладину и к ней подвязать двигатель, заранее приподняв его домкратом. В некоторых автомобилях придется снять штаны или другие части, которые могут мешать замене. Если болт крепежный сильно деформировался то придется спиливать болгаркой иначе никак не открутите, некоторые водители выравнивают болт, но это ненадолго, через время снова придется выравнивать или менять на новый.

Для того, чтоб снять подушку с посадочного места, смажьте маслом или WD-40, часто бывает из-за попадания грязи подушка напросто может приржаветь к раме. Немаловажным моментом является установка, на задней подушке есть направляющая, или по-другому стрелка, которая указывает направление движения автомобиля, не стоит путать, так как через время может снова оборваться. Собрав все в обратном порядке, переходим к правой подушке двигателя. На этой опоре также бывает проблема с деформированными болтами, но главной проблемой становится генератор или компрессор кондиционера. Как мы помним, снимать компрессор кондиционера не рекомендуется, так как в результате разгерметизации выйдет весь фреон, а заправка будет стоить еще дороже, чем подушки вместе с заменой.

У большинства иномарок правая подушка находится ближе к правой передней части, поэтому часто снимают правую переднюю фару и решетку радиатора, таким образом, упростив процедуру замены.

Освободив место для снятия подушки, сталкиваемся с проблемой деформации болтов, болгаркой никак не обрезать, так как можно повредить соседние детали или просто не достанете до болтов. Советовал бы взять ножовку по металлу и не спеша срезать болт, процедура хоть и долгая, но все же, не повредите соседние детали. Сняв подушку, в обратном порядке ставим новую, будьте осторожны с радиатором, так как об его соты можно порезать руки.

Безопасность при работе

Главным критерием безопасности при работе должен быть хорошо зафиксированный двигатель, желательно позвать напарника, чтоб подстраховать или помочь с заменой.

Видео с советами о том, как определить повреждение подушки двигателя:

Видео о том, как заменить подушку двигателя на автомобиле Golf 2:

Подушка двигателя на SKODA Fabia (Шкода Фабия)

Выберите год выпуска авто

  • 1
  • 2

Качественные автозапчасти по оптимальным ценам и в нужный момент — мечта каждого автомобилиста! И в случае планового обслуживания Шкода и, особенно, при неожиданной поломке. Быстрый поиск нужной запчати на рынке усложняется поиском по многочисленным магазинам и отсутствием уверенности в подлинности и качестве товара. На подбор запчасти может уйти слишком много времени.
Компания Автоклад предлагает простое и удобное решение — интернет-каталог автозапчастей!

Во-первых, интернет-магазин автозапчастей Автоклад.уа предлагает огромный ассортимент запчастей для автомобиля SKODA Fabia в одном месте. Общее предложение магазина — свыше 10-ти миллионов наименований автозапчастей, масел и автохимии. На сайте Вы можете выбрать интересующий Вас товар Подушка двигателя для автомобиля SKODA .

Во-вторых, проще определиться с оптимальной ценой запчасти. Вам предоставляется выбор — запчасть от оригинального производителя (дорого), аналог от ведущих производителей афтермаркета (отличное соотношение цена/качество), или бюджетный вариант менее известного производителя (дешево).

В-третьих, что очень важно — это гарантия качества товара Подушка двигателя! Товар в магазин поступает легально со складов официального дистрибьютора, либо производителей автозапчастей. Наличие сертификата качества – обязательное условие!

Читать еще:  Шатуны каких двигателей имеют косой разъем нижней головки

В-четвертых, это экономия времени. Интерфейс сайта позволяет самостоятельно подобрать запчасть Подушка двигателя одним из следующих способов:
— выбрав модификацию вашего авто SKODA Fabia в форме подбора (год/производитель/модель)
— подбор по номеру кузова VIN Вашего авто SKODA — наиболее точный
— по артикулу (номеру) автозапчасти, или введя фразу ‘Подушка двигателя’ в поле поиска

В каталоге удобно и доступно отражены основные свойства товаров. Вы можете увидеть основные технические характеристики Подушка двигателя, схематическое изображение товара, стоимость и время доставки на центральный склад компании. Кроме того, предоставляется информация о возможных аналогах.
Наличие оперативной отправки/доставки позволяет удобно заказать и получить заказ в регионах Украины и оптимизировать логистику для минимизации стоимости и сроков поставки.
Слаженная работа торговых специалистов Автоклад позволит Вам получить своевременную квалифицированную консультацию и исчерпывающую информацию по возникающим в процессе подбора вопросам.

Мы работаем с розничными покупателями и компаниями, предоставляя удобный сервис для заказа запчастей, оплаты и доставки.

Приоритетные направления нашей работы:
— быстрые сроки поставки;
— доступная ценовая политика;
— качественное обслуживание;
— динамика, развитие и постоянное совершенствование инструментов и способов работы.

Высокий профессионализм сотрудников позволят сделать покупку запчасти Подушка двигателя быстрой, удобной и надежной.

Вам представлен весь перечень Подушка двигателя на SKODA Fabia, которые могут быть применены в зависимости от года выпуска, объема двигателя и модификации. В Автоклад вы найдете Подушка двигателя Fabia для следующих моделей:

Снятие и установка стабилизатора поперечной устойчивости Skoda Fabia

Инструменты:

  • Динамометрический ключ
  • Гаечный ключ рожковый 17 мм
  • Гаечный ключ торцевой Т-образный 13 мм
  • Гаечный ключ торцевой Т-образный 17 мм

Детали и расходники:

  • Cтабилизатор поперечной устойчивости (при необходимости замены)
  • Подушки штанги стабилизатора (при необходимости замены)

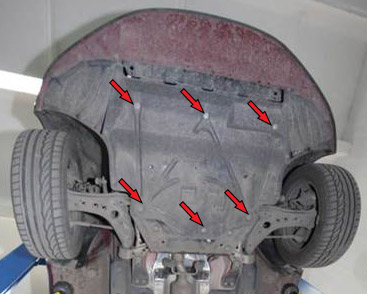

1. Снимите грязезащитный щиток картера двигателя. Вид грязезащитного щитка (защиты картера двигателя) может быть немного разным.

2. Отверните два болта 3 крепления задней опоры 2 силового агрегата к коробке передач.

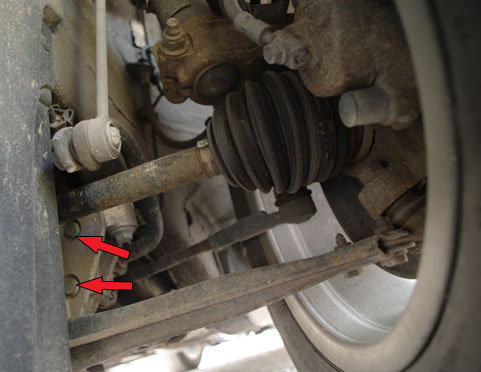

3. Отверните с обеих сторон подвески по два болта 2 крепления обойм подушек штанги стабилизатора. Нижний болт с правой стороны можно извлечь только после того, как балка передней подвески будет опущена.

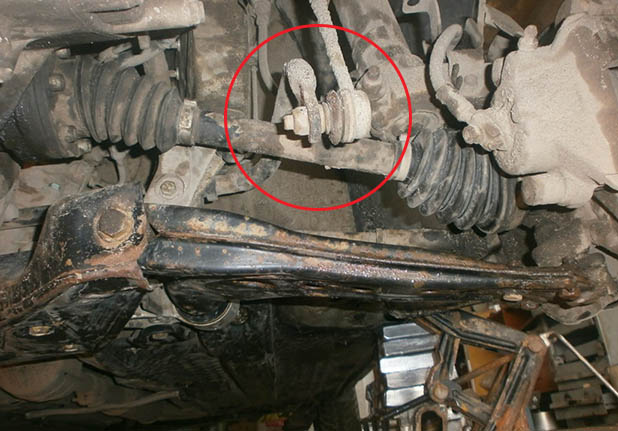

4. Отверните с обеих сторон подвески по одной гайке 1 крепления и отсоедините стойки 3 от штанги 2 стабилизатора.

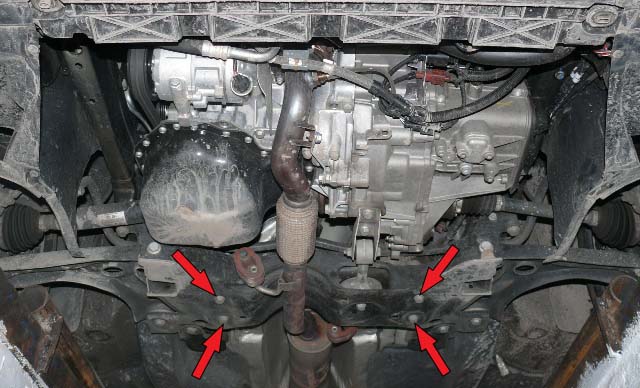

5. Отверните болты 1 крепления рулевого механизма к балке 2 передней подвески.

6. Закрепите рулевой механизм с помощью проволоки.

7. Установите надежную опору под балку передней подвески.

8. Отверните болт 4 с левой стороны балки. Вверните вместо него центрирующую цапфу 6 (Т10096) и затяните моментом 20 Н·м.

9. Отверните болт 4 с правой стороны балки. Вверните вместо него центрирующую цапфу 6 (Т10096) и затяните моментом 20 Н·м.

10. Отверните болты 1 с обеих сторон (см. рис. в пункте 8).

11. Отверните болт 2 (см. рис. в пункте 8) с левой стороны балки и снимите кронштейн 5. Вместо болта 2 вверните центрирующую цапфу 6.

12. Уберите опору и опустите балку приблизительно на 40 мм. При этом следите, чтобы магистрали усилителя рулевого управления не были натянуты.

13. Снимите обе обоймы (см. рис. в пункте 3) подушек штанги стабилизатора.

14. Повернув загнутые концы штанги (см. рис. в пункте 4) стабилизатора вверх, выведите штангу в сторону задней части автомобиля.

15. Замените порванные или потерявшие эластичность подушки штанги стабилизатора.

16. Установите штангу стабилизатора на место. Резьбовые соединения подвески окончательно затягивайте на автомобиле, стоящем на земле.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
